Armoires ESD : système de rangement antistatique pour atelier électronique
La gamme d’armoires ESD de PCZ sert à stocker les cartes de circuits imprimés, les puces de silicium et les modules électroniques tout en empêchant l’accumulation de charges triboélectriques et en garantissant un écoulement contrôlé vers la terre.
Série SK1, UK1 & UK2
Hauteur standard unique
1950 mm pour toutes les configurations, optimisant le volume de stockage vertical
Trois gabarits de châssis
Largeurs de 700 mm (UK2), 950 mm (UK1) et 1044 mm (SK1)
Protection certifiée EPA
Structure et tablettes recouvertes d'une peinture dissipatrice d'électricité statique
Flexibilité des ouvrants
Portes pleines en acier ou portes en verre trempé de sécurité
Capacité de charge élevée
Tablettes ESD peintes offrant une capacité de charge nominale de 100 kg par niveau
Modularité totale
Tiroirs à extension partielle, séparation, parois perforées internes, bacs ESD
À quoi sert les armoires antistatiques ?
Série SK1, UK1 & UK2

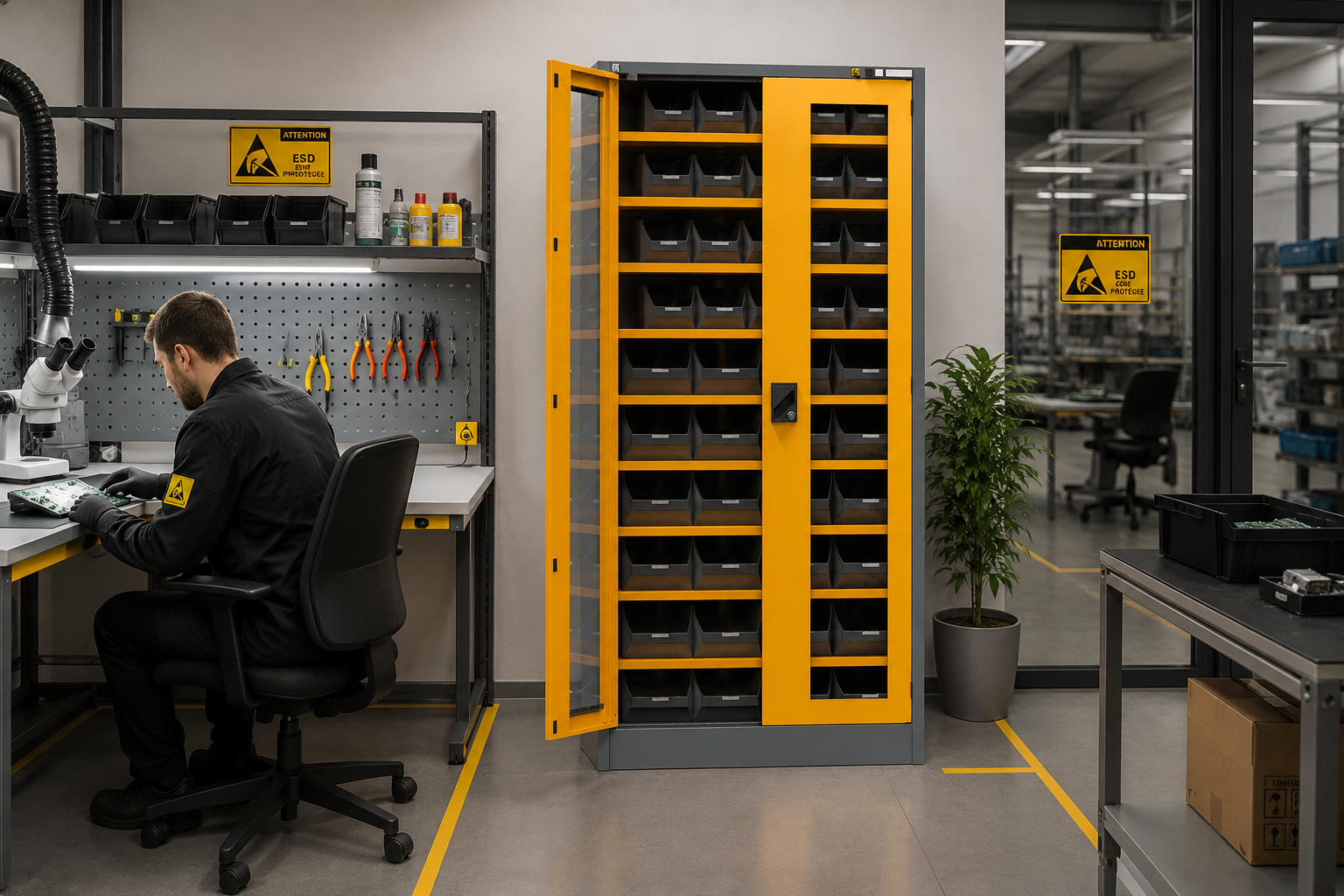

Les armoires ESD de PCZ servent à stocker les composants de rechange sur les lignes d’assemblage CMS. Ils permettent aussi d’organiser les outillages de précision, fers à souder et appareils de mesure calibrés, à centraliser les cartes de puissance et sous-ensembles industriels fragiles avant intégration.
- Aérospatiale
- Aéronautique
- Défense
- Biotech
- Labo R&D
- Électronique
- Médical
- Entretien
- Automobile
Les cas d'application typique des armoires ESD
De la préservation des composants ultra-sensibles à la mise en place de normes 5S strictes, découvrez les principaux cas d’usage industriels de cette série d’armoire :
Production et assemblage de cartes CMS (SMT)
Utilisées comme armoire électronique de stockage au plus près des machines de dépose de composants.
Ateliers de réparation et de maintenance électronique
Idéale pour centraliser les outillages spécifiques et les appareils de diagnostic métrologique
R&D, essais et prototypage électrotechnique
Stockage des modules de puissance, des convertisseurs et des composants passifs de rechange
Les caractéristiques des armoires ESD de PCZ
. Dimensions disponibles : 3 séries d’armoires ESD avec une hauteur de 1 950 mm.
| Série | Largeur | Profondeur |
|---|---|---|

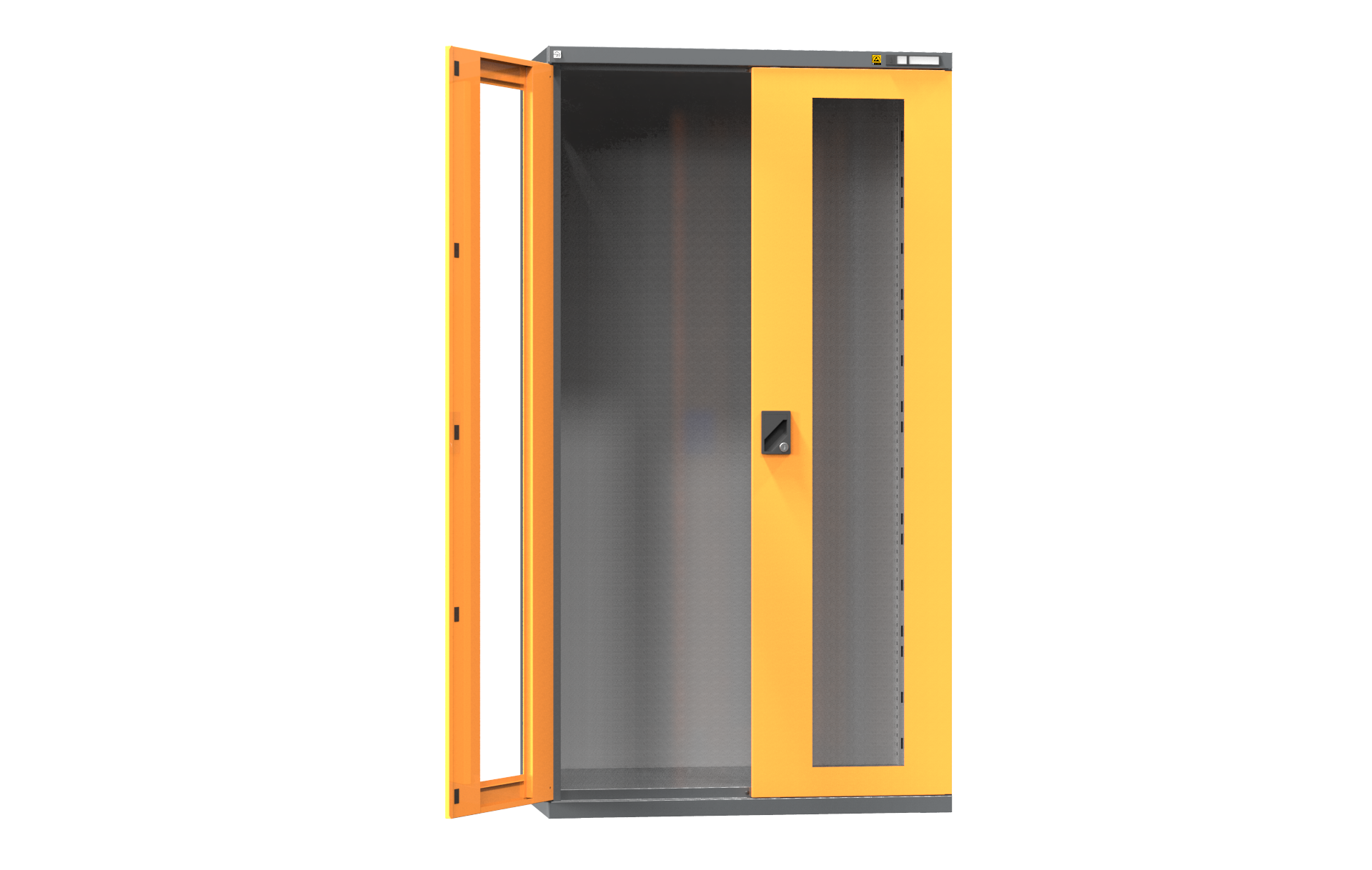

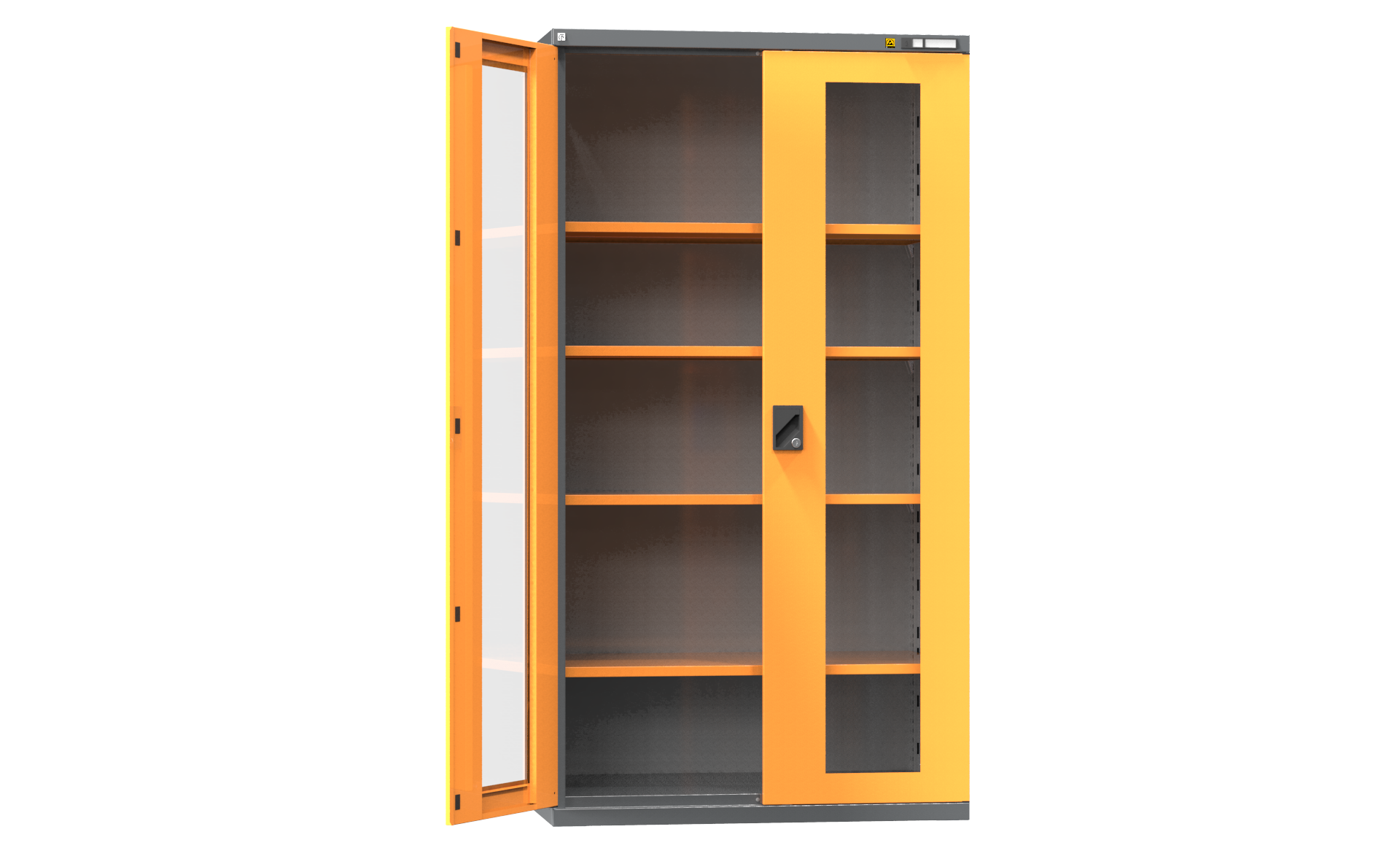

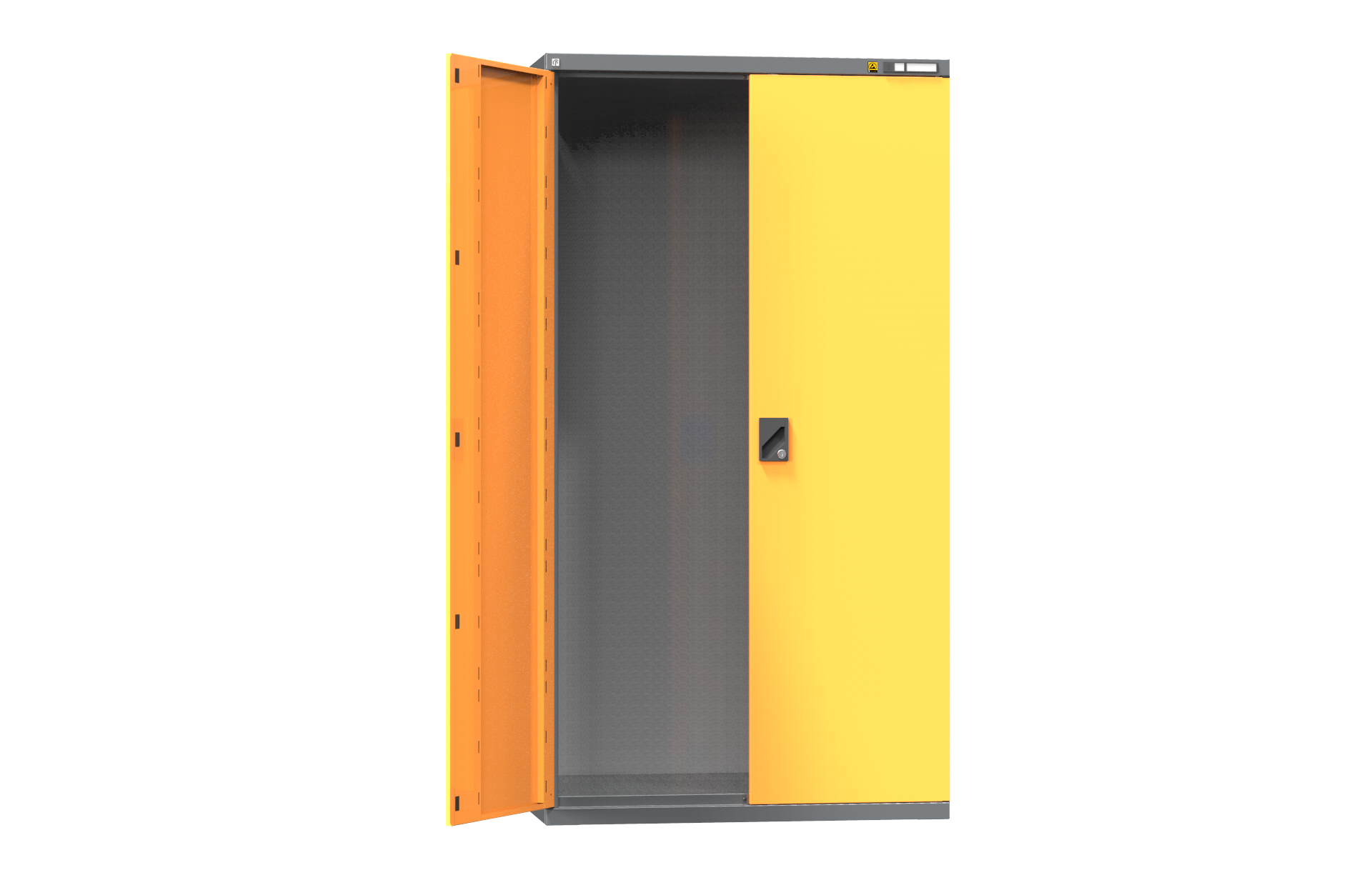

| SK1 | 1 044 mm | 625 mm |

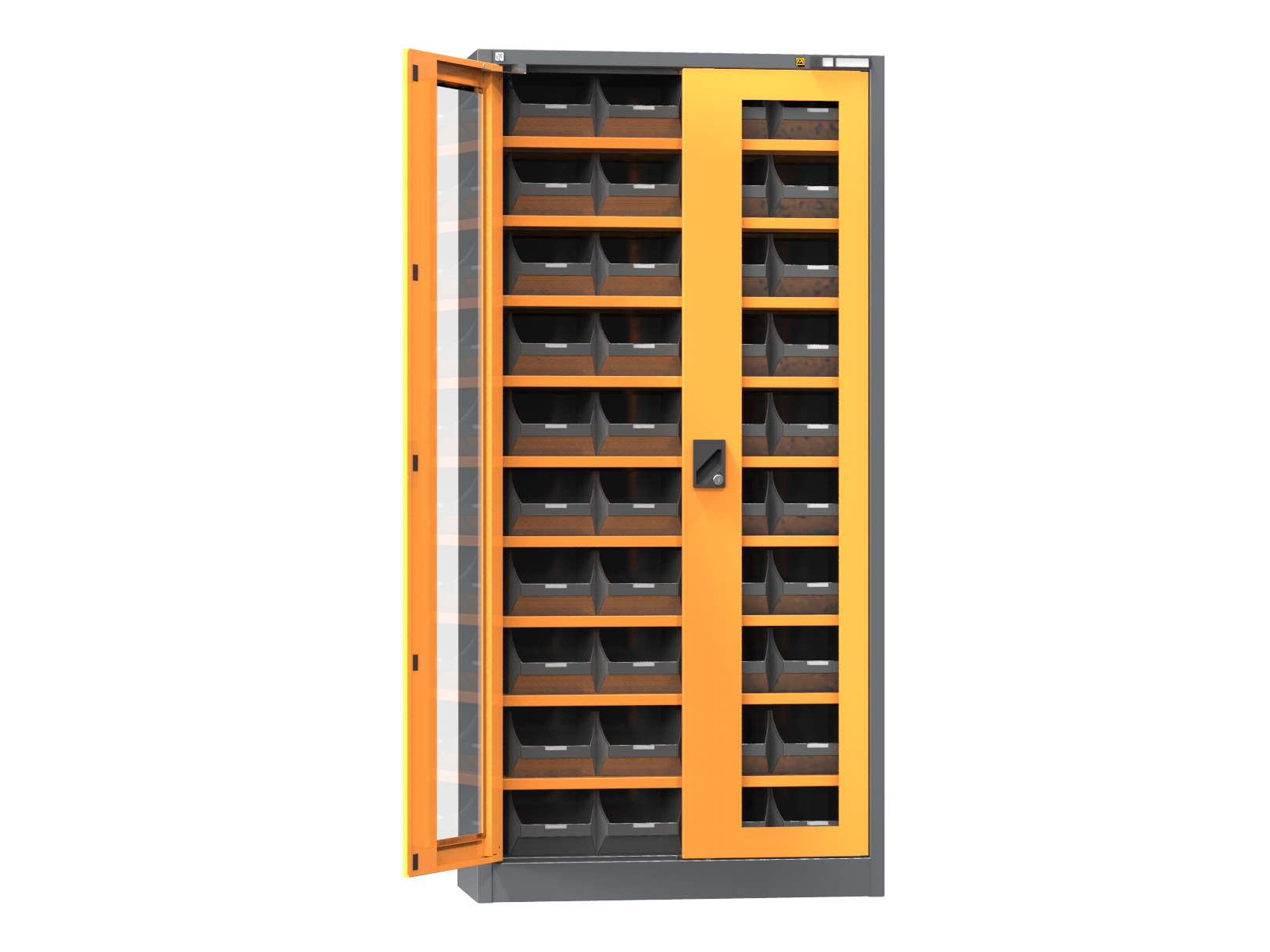

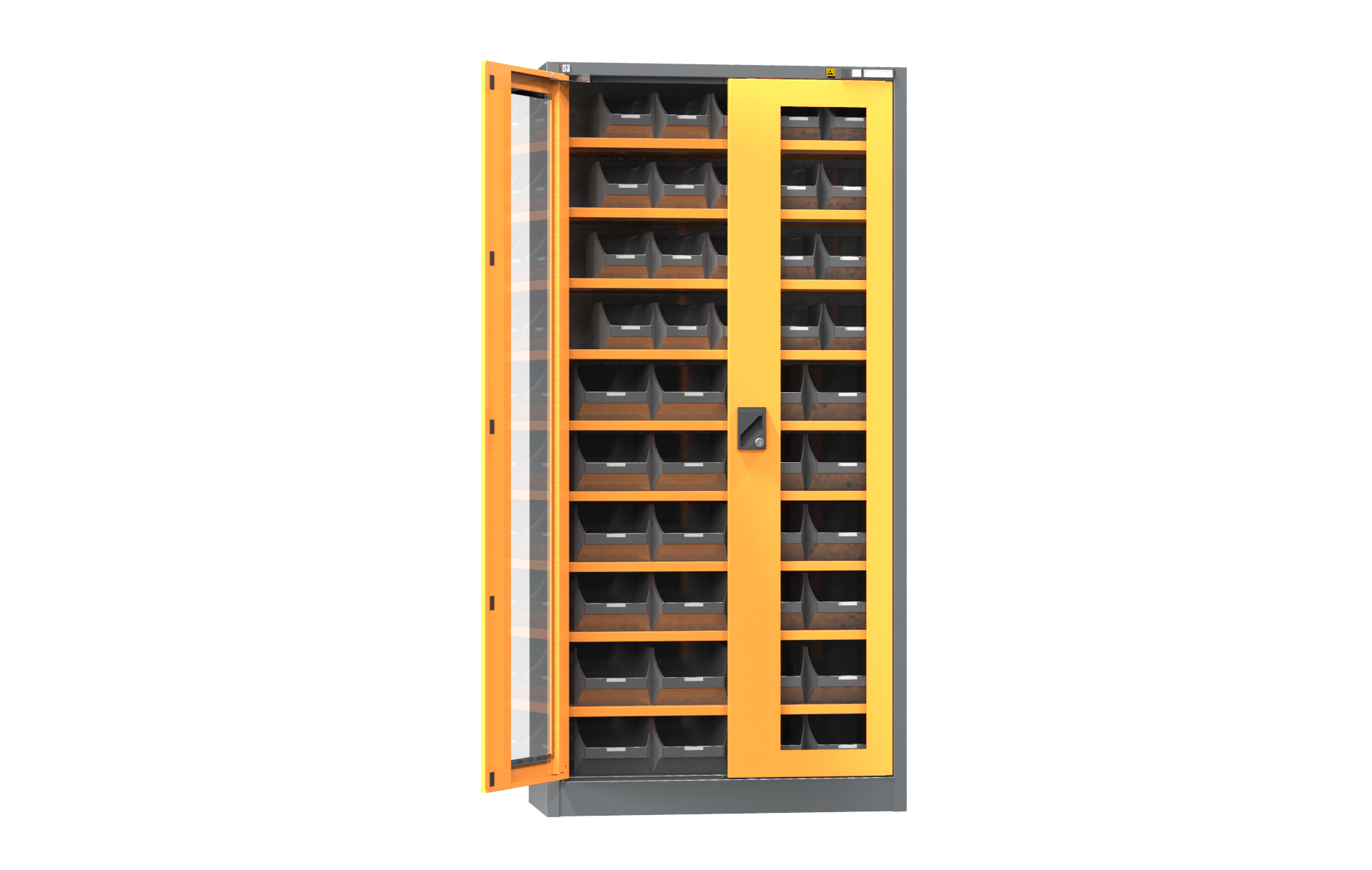

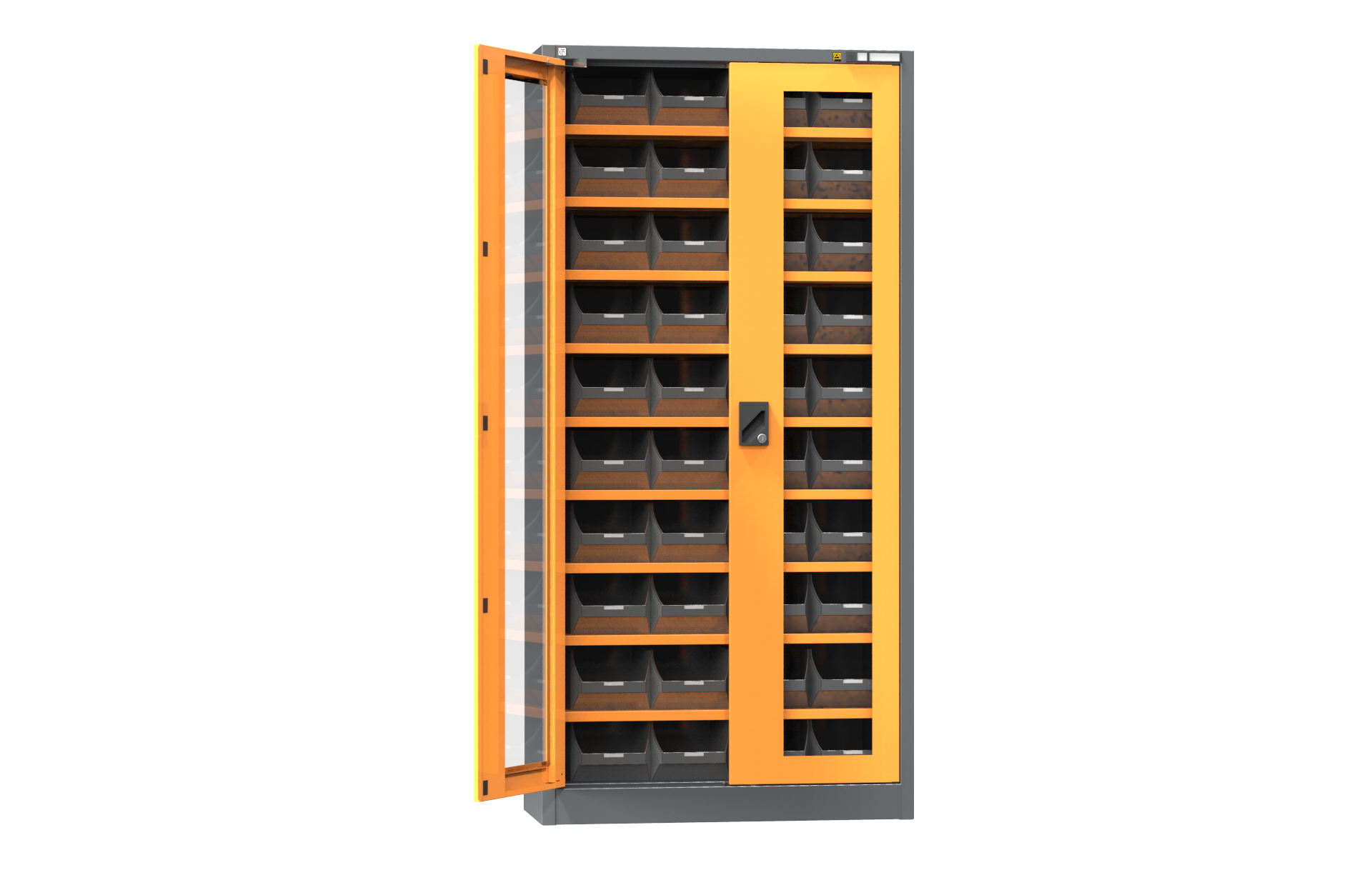

| UK1 | 950 mm | 400 mm |

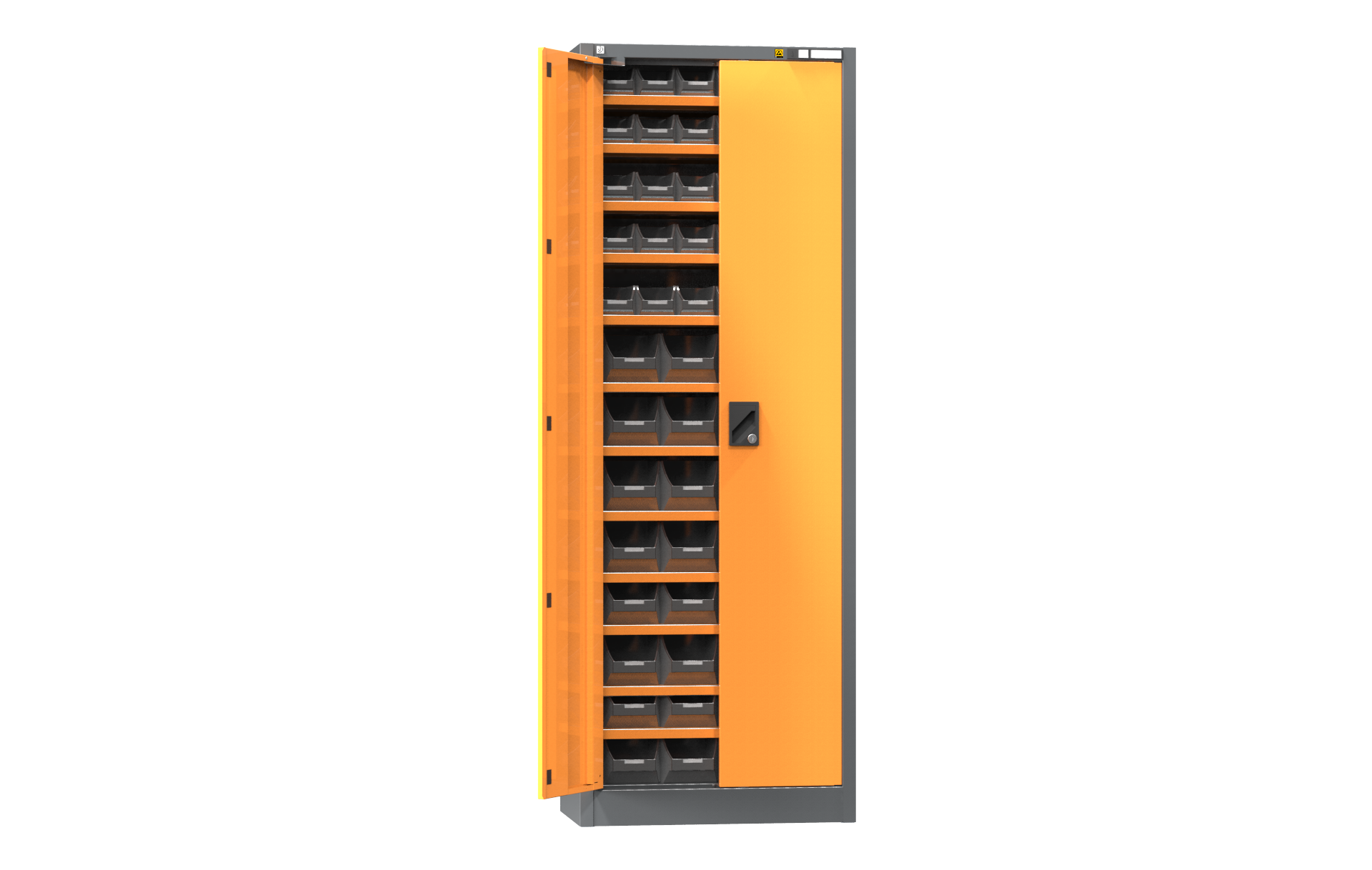

| UK2 | 700 mm | 400 mm |

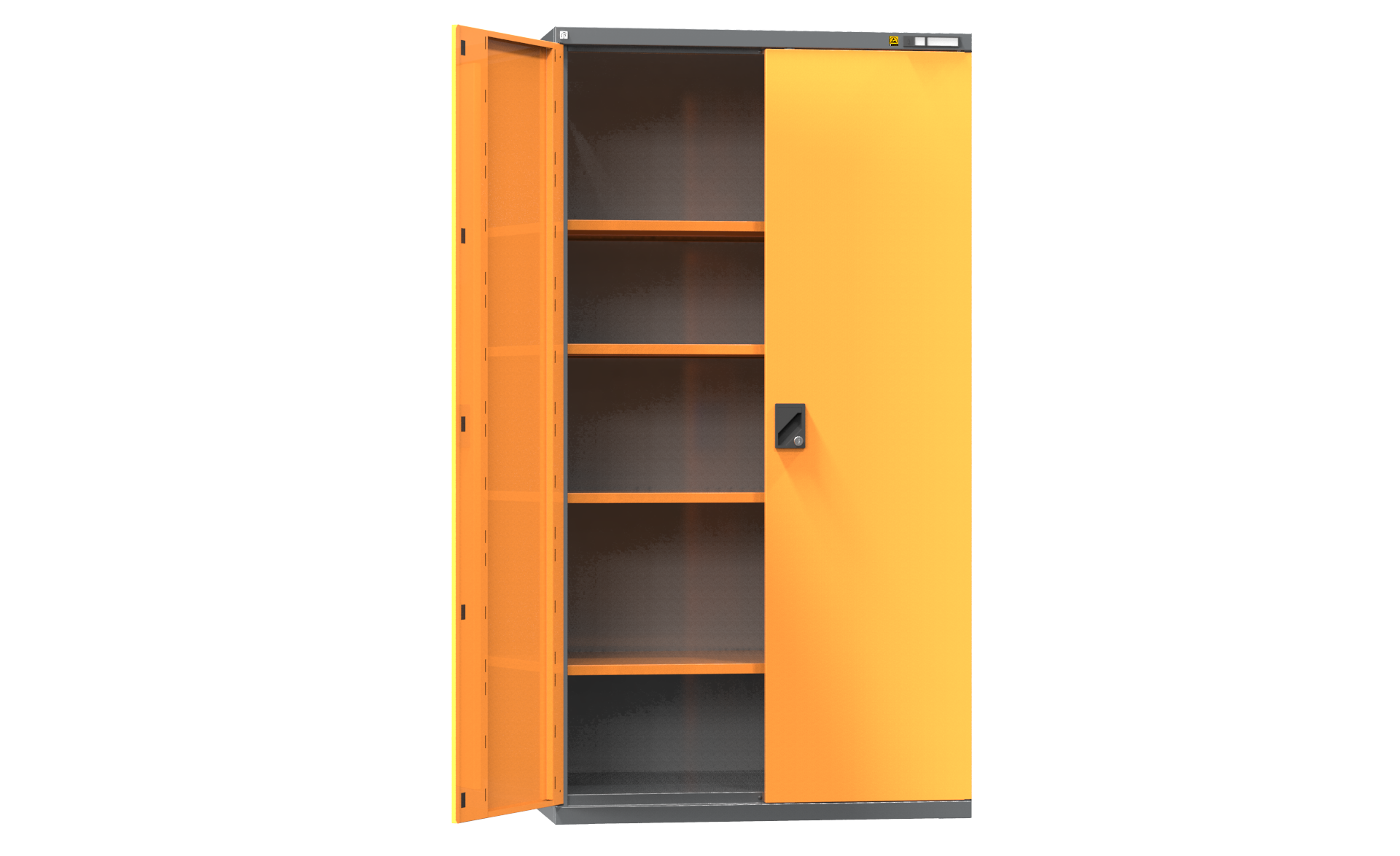

. Types de portes : Porte pleine et porte vitrée en verre trempé
. Étagères : finition ESD dissipative, 100 kg de capacité de charge par étagère

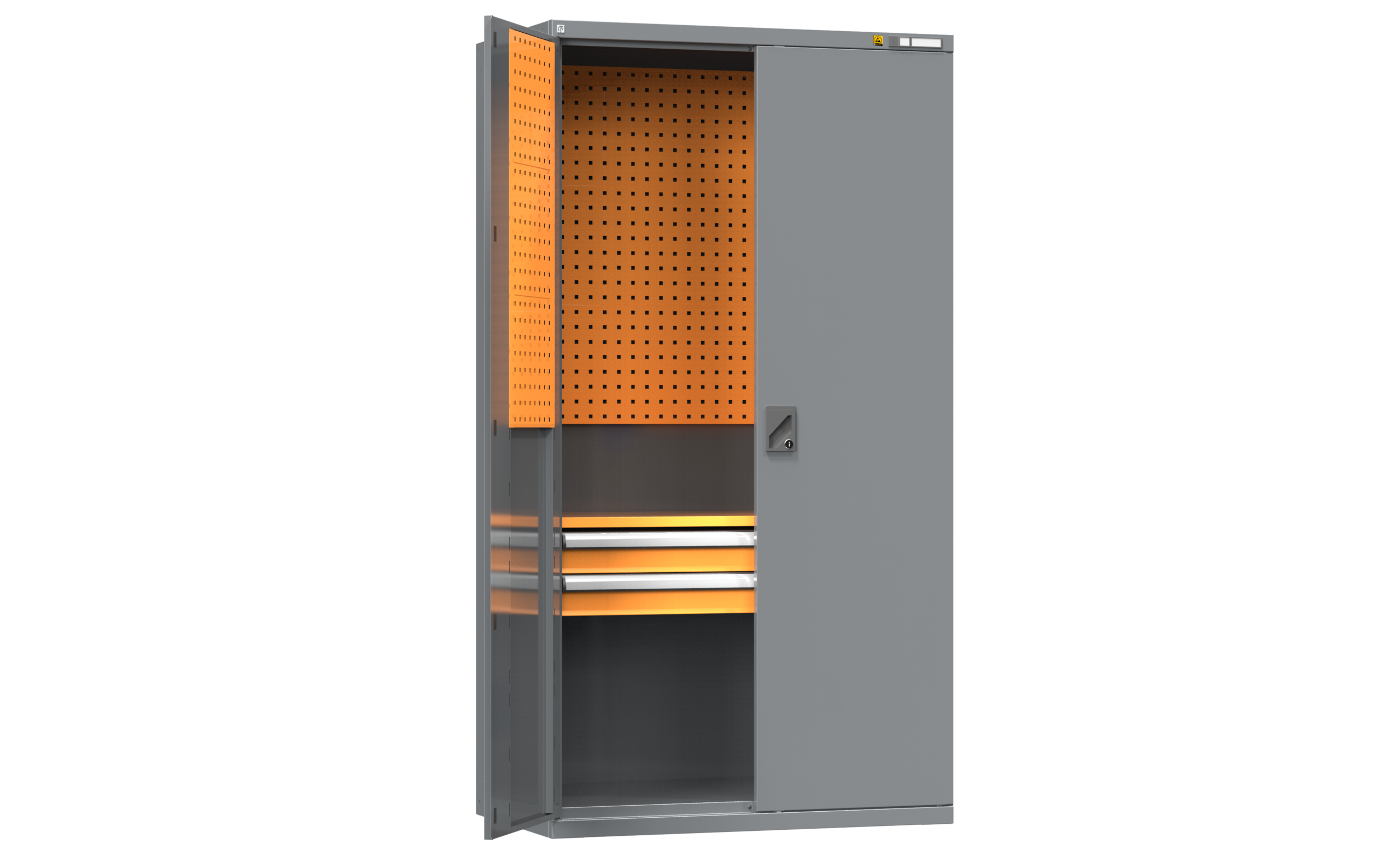

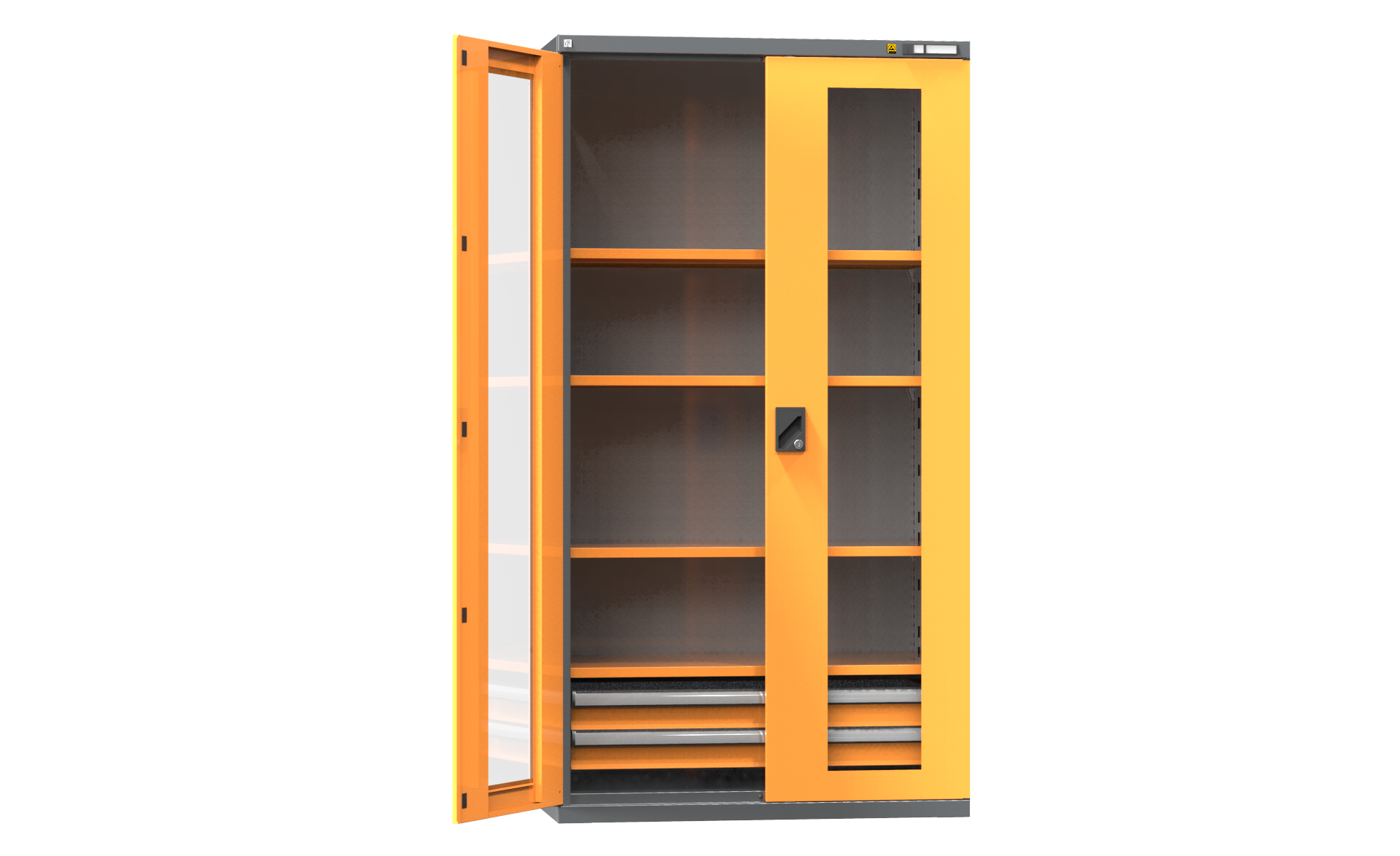

. Tiroirs : armoires SK1 avec 2 tiroirs ESD, extension partielle, séparateurs métalliques ou bacs plastiques antistatiques
La structure de l’armoire ESD de PCZ est de couleur gris anthracite (RAL 7016). Les portes, pleines ou fenêtres, sont peintes en jaune-melon (RAL 1028). L’aménagement intérieur utilise la teinte gris clair (RAL 7035). Cette association de couleurs signale la zone de stockage antistatique dans l’atelier.
PCZ Série ESD
Cliquez sur une couleur pour copier son code hexadécimal. Les noms sont affichés au survol ou au focus clavier.
Avertissement : cette palette est une approximation sRGB destinée à l’affichage écran. Elle ne remplace pas un nuancier RAL officiel pour une validation contractuelle de teinte.
Les questions fréquentes autour des armoires ESD
Retrouvez les réponses clés pour valider la faisabilité technique de votre projet d’aménagement et sécuriser le choix de votre système de rangement ESD .
L’ensemble de la structure métallique ainsi que les tablettes sont revêtus d’une peinture époxy conductrice et dissipative spécifique. De plus, tous les éléments plastiques en contact direct avec vos composants (bacs, séparateurs de tiroirs, auges) sont fabriqués à partir de polymères ABS ou PP additivés de carbone (dissipatifs), assurant une continuité de conductivité parfaite vers la terre sans génération de micro-décharges électriques.
Le choix dépend de votre organisation visuelle. Les portes vitrées utilisent un verre de sécurité trempé hautement résistant (verre trempé incassable). Elles sont plébiscitées dans les démarches de Lean Manufacturing car elles permettent aux techniciens et chefs d’atelier de contrôler instantanément l’état des stocks sans ouvrir l’armoire. Les portes pleines en acier offrent quant à elles une protection mécanique maximale et une opacité totale pour les matériels confidentiels ou hautement sécurisés.

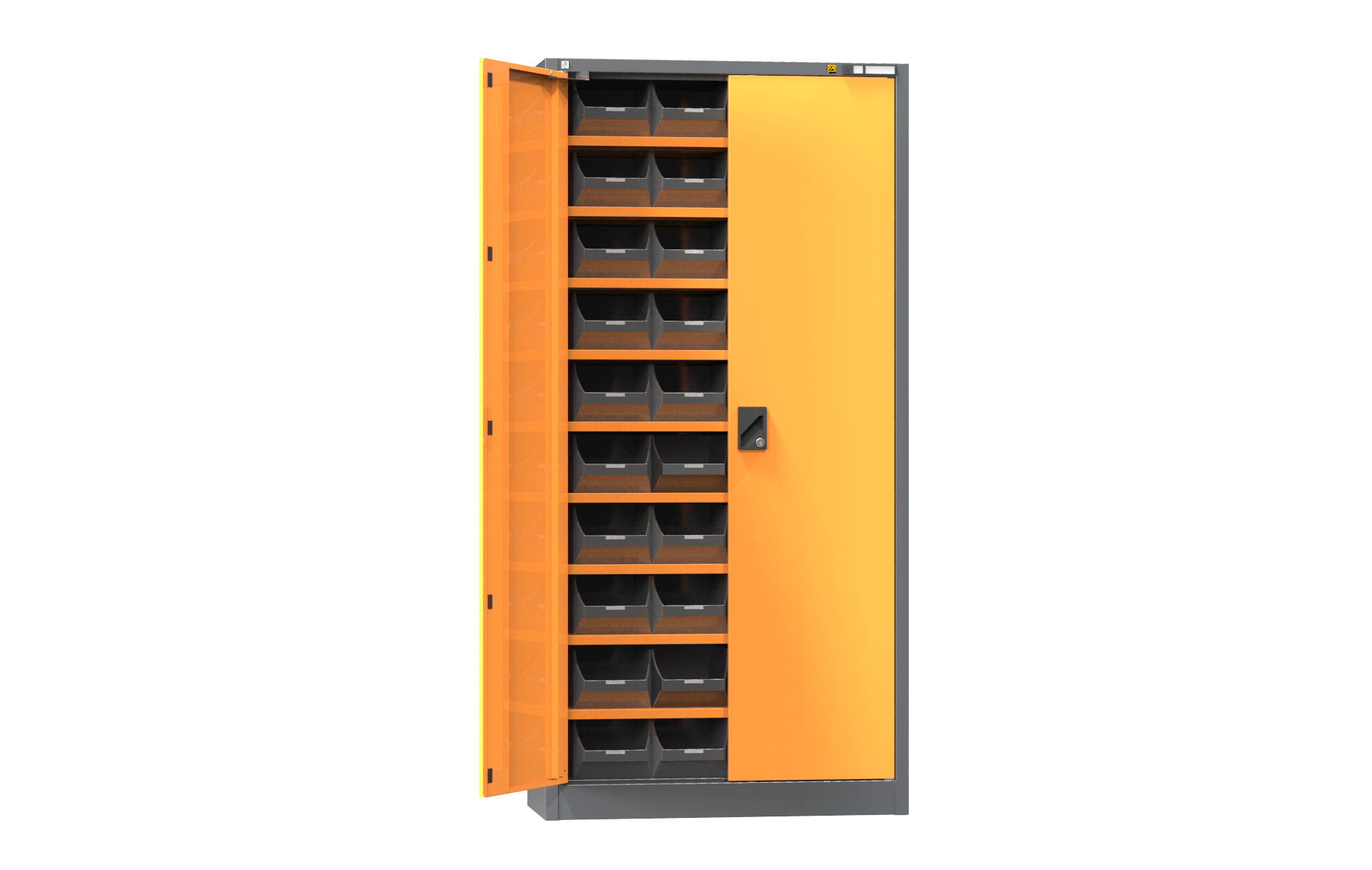

Non, l’intégration native de blocs tiroirs coulissants et de panneaux perforés d’outillage est une exclusivité de l’architecture Série SK1 , qui dispose d’une profondeur accrue de 625 mm. Les séries UK1 et UK2 , d’une profondeur de 400 mm, sont quant à elles optimisées pour maximiser le stockage sur tablettes de bacs plastiques antistatiques et de boîtes à composants à plat.
Chaque armoire de notre gamme (SK1, UK1 et UK2) est équipée d’un point de connexion standardisé de mise à la terre d’usine, situé sur le bas de l’ossature métallique. Pour assurer une protection EPA conforme aux normes internationales, la structure conductrice de l’armoire doit être reliée au réseau de terre commun de l’atelier à l’aide d’un câble de liaison approprié. Ce raccordement permanent garantit que toute charge électrostatique résiduelle accumulée sur le châssis, les tablettes ou les tiroirs est instantanément et continuellement dissipée en toute sécurité vers le sol.
Contrairement aux plastiques standards recouverts d’un simple spray antistatique temporaire qui s’estompe à l’usage et au nettoyage, nos bacs et cloisons de tiroirs sont fabriqués à partir de composés ABS ou PP conducteurs (chargés de carbone) injectés dans la masse. Leurs propriétés dissipatrices et de conduction sont donc permanentes, inaltérables à l’usure, aux frottements et insensibles aux produits de nettoyage courants d’atelier. Cela vous garantit un niveau de sécurité constant et certifié pour vos composants tout au long de la durée de vie de l’équipement.
