Cales de nivellement Spinelli pour l'excellence de la géométrie des machines industrielles
Conçue pour répondre aux contraintes d’implantation les plus sévères de l’industrie, la série de cales de nivellement WSP de Spinelli assure la stabilité, l’alignement micrométrique et l’ancrage durable de vos centres d’usinage, de presses et de lignes de production critiques.
Série WSP Spinelli
Plage de charge nominale
De 10 à 200 kN par point d'appui (charge maximale accidentelle jusqu'à 1200 kN)
Réglage micrométrique
Jusqu'à 13 mm de course, réglable avec précision même sous pleine charge
Sécurité d'installation
Robuste contre tout déréglage de la géométrie lors de la mise en service

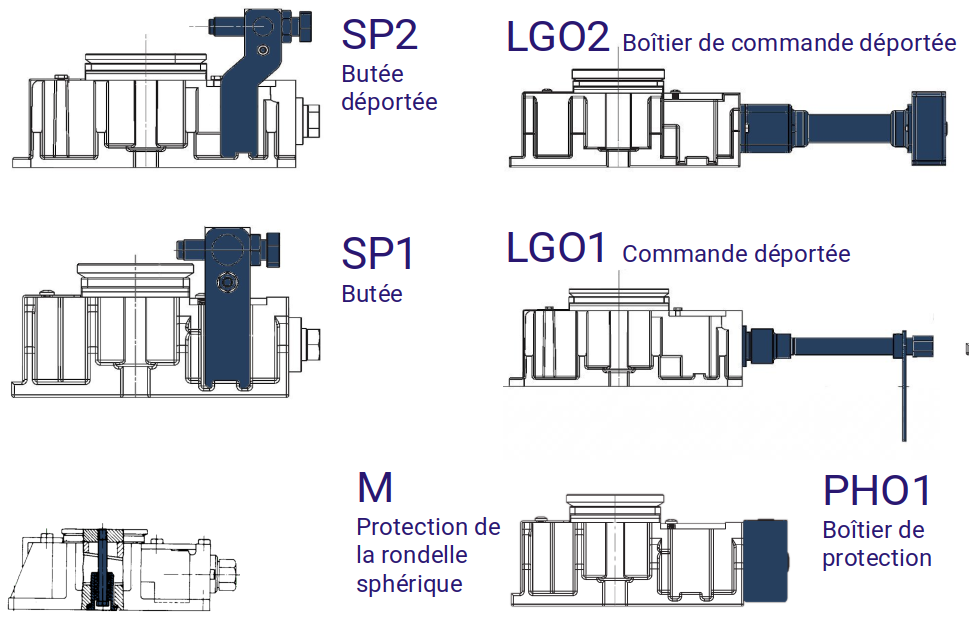

Accessoirisation complète
Compatibilité d'usine avec tiges d'ancrage, rondelles sphériques et rallonges pour configurations complexes
Composants certifiés
Intégration native des vis et tiges de nivellement de précision de la gamme pour un verrouillage optimal
Installation sur site
Installation clé en main, déploiement et mise en service assurés par une équipe d'experts en géométrie industrielle sur votre site
À quoi sert les cales de nivellement de précision Spinelli ?

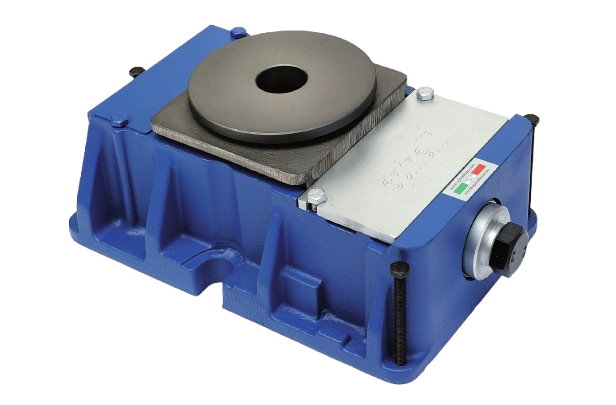

Série WSP
Les semelles de nivelage de précision Série WSP de Spinelli s’adressent aux responsables maintenance et ingénieurs méthodes exigeants une parfaite maîtrise de la géométrie de leurs machines-outils. Elles offrent un environnement de liaison rigide, stable et finement réglable entre le bâti de la machine et la dalle de l’atelier. Sa capacité à être équilibrée avec précision garantit la pérennité des tolérances d’usinage et limite l’usure prématurée des composants mobiles.
- Tours
- Fraisage
- Machines-outils
- Découpe
- Rotatives
- Usinage
- Imprimerie
- Presses à forger
- Bancs de transfert
Les applications typiques des cales de précision Spinelli
Qu’il s’agisse de neutraliser les vibrations d’une presse à forger ou de figer l’alignement d’un portique de fraisage à grande vitesse, l’utilisation de cales de mise à niveau de précision est indispensable pour éviter toute dérive géométrique sous forte charge dynamique.

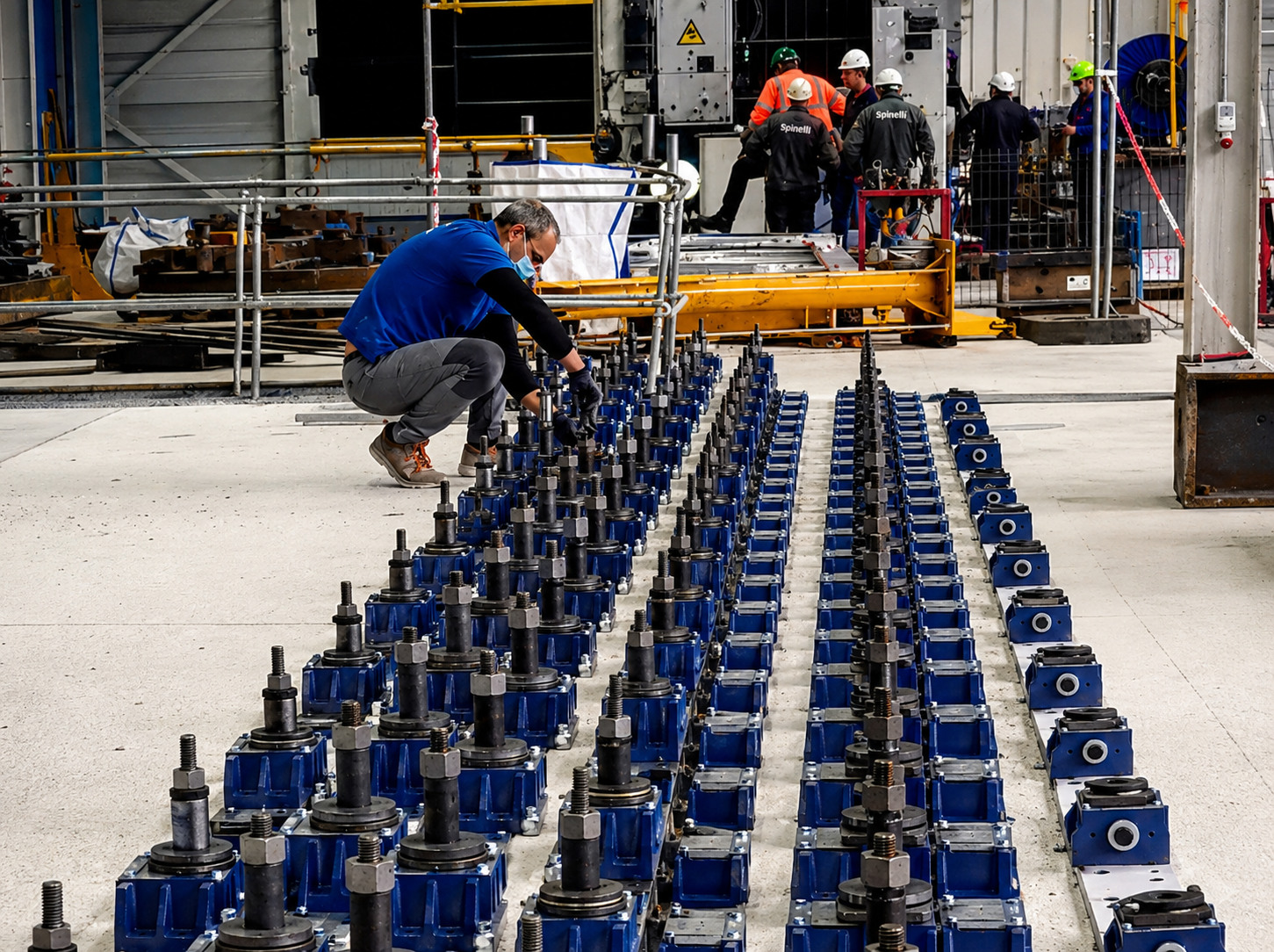

Implantation de machines-outils lourdes
Centres de tournage, fraiseuses portiques, rectifieuses de grande capacité.
Lignes d'assemblage automatisées
Préservation de l’alignement géométrique des robots et convoyeurs lourds
Presses et équipements de formage
Absorption et répartition homogène des charges dynamiques répétitives.
Les caractéristiques techniques des cales de mise à niveau de précision
SPINELLI Série WSP
Cliquez sur une couleur pour copier son code hexadécimal. Les noms sont affichés au survol ou au focus clavier.
Avertissement : cette palette est une approximation sRGB destinée à l’affichage écran. Elle ne remplace pas un nuancier RAL officiel pour une validation contractuelle de teinte.
Questions fréquentes sur les cales de nivellement WSP Spinelli
Besoin de vérifier la compatibilité de vos futurs équipements ? Découvrez nos réponses d’experts pour valider l’implantation de votre cale de mise à niveau. Conçue à partir des exigences terrain de nos clients, cette section vous guide pour configurer au mieux la cale de nivellement WSP adaptée aux contraintes géométriques de vos machines lourdes.
Oui. C’est l’un des avantages majeurs de la série WSP. Le mécanisme de pièce mécanique à faible coefficient de friction permet de monter ou descendre le point d’appui de manière fluide, même sous plusieurs dizaines de tonnes.
Elles permettent d’absorber les défauts de perpendiculaire entre la tige d’ancrage et la surface d’appui de la machine, entraînant ainsi d’introduire des tensions mécaniques néfastes (efforts de flexion) lors du serrage final .
Théoriquement, la charge statique est de 10 tonnes (environ 100 kN) par point. Cependant, pour compenser les déséquilibres de répartition de masse et les charges dynamiques, il est recommandé de choisir un modèle avec une marge de sécurité, comme la WSP V (120 kN nominaux), pour garantir un comportement optimal.

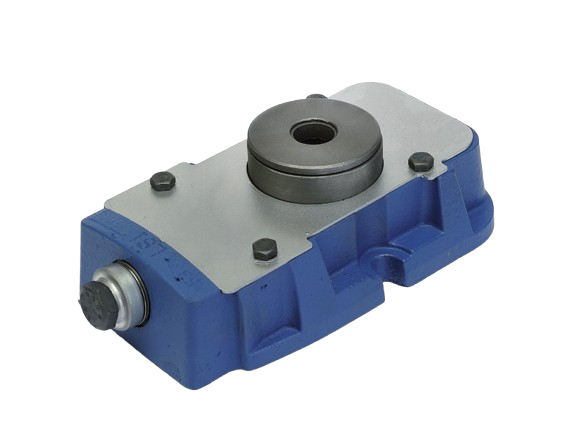

Les vis et tiges de nivellement de précision de la gamme Fixing Levelers LS sont conçues pour s’intégrer parfaitement aux cales de la série WSP. Cette compatibilité d’usine assure un verrouillage optimal du réglage micrométrique, éliminant tout risque de dérive géométrique ou de desserrage, même lorsque la machine est soumise à de fortes vibrations ou à des charges dynamiques répétées (comme sur des presses ou des lignes automatisées).
Oui. Au-delà de la fourniture du matériel, nous proposons une prestation d’installation clé en main. Une équipe d’experts en géométrie industrielle se déplace dans votre atelier pour prendre en charge le déploiement, la mise en service et l’alignement micrométrique parfait de vos machines lourdes. Cela vous garantit une précision d’implantation immédiate, conforme aux exigences les plus strictes de vos cahiers des charges.
Vous hésitez entre plusieurs configurations de la cale de nivellement Spinelli ?
EU precision tooling vous accompagne dans la sélection technique adaptée à votre atelier.
