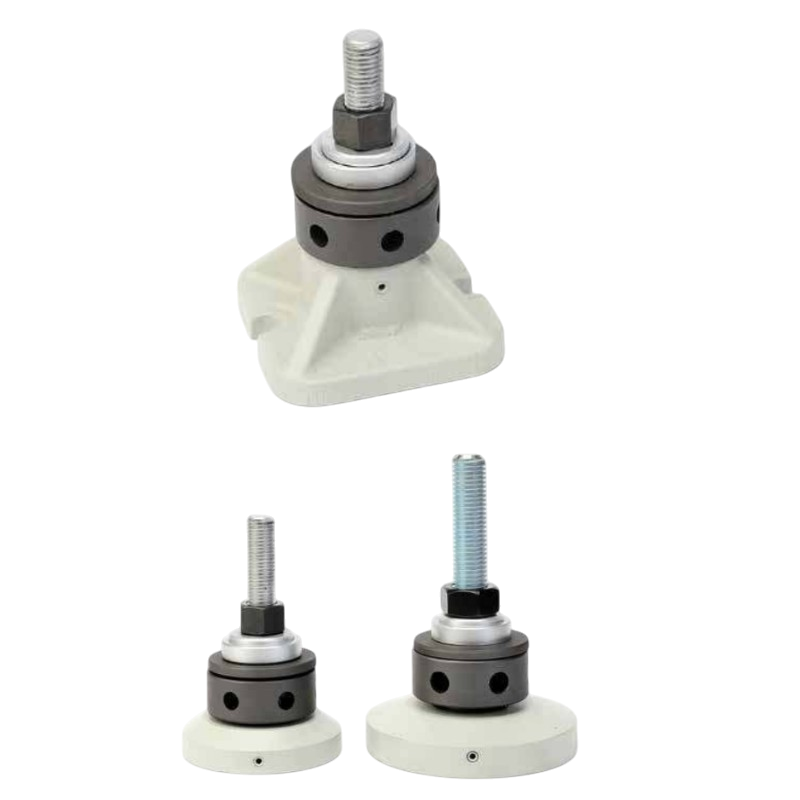

Pieds de nivellement de précision SPINELLI : géométrie et stabilité durables pour vos machines-outils
Les pieds de nivellement de précision SPINELLI sécurisent l’implantation et la mise en géométrie de vos équipements industriels.
Fabrication certifiée
Conception et production intégrales en Italie (Certificat Made in Italy IT01 / TÜV Rheinland ISO 9001:2015).
Charge étendue
Supporte des charges nominales allant de 10 kN à 600 kN (et forces maximales autorisées jusqu'à 600 kN).
Ajustement de précision
Course et pas d'ajustement fin de 1,5 mm par tour de réglage sur l'ensemble de la gamme.
Polyvalence d'ancrage
Modèles avec réservation pour goujons / boulons d'ancrage ou tiges filetées centrales pour une reprise d'effort optimale au sol.
Traçabilité et rigueur
Disponibilité des tolérances dimensionnelles, plans de réservation au sol nécessaires à la modélisation CAO
Accompagnement de A à Z
Une équipe dédiée pour étude de faisabilité, accompagnement terrain, budget, devis, installation
À quoi sert les pieds de nivellement de précision ?
Les pieds de nivellement de précision SPINELLI servent à assurer l’ancrage, la stabilité mécanique et l’alignement géométrique parfait des machines-outils et équipements industriels lourds lors de leur implantation ou de leur réimplantation au sol.
- Industrie de la machine-outil
- Aéronautique et le spatial
- Mécanique de précision et décolletage
- Industrie lourde et énergie
- Transformation des matériaux
- Centres de maintenance
- Automobile et véhicules industriels
- Ateliers ferroviaires
3 cas d'application typique des pieds de calage SPINELLI
Pour répondre aux contraintes réelles du terrain industriel, voici trois cas d’utilisation représentatifs où l’intégration des kits SPINELLI garantit la fiabilité opérationnelle :

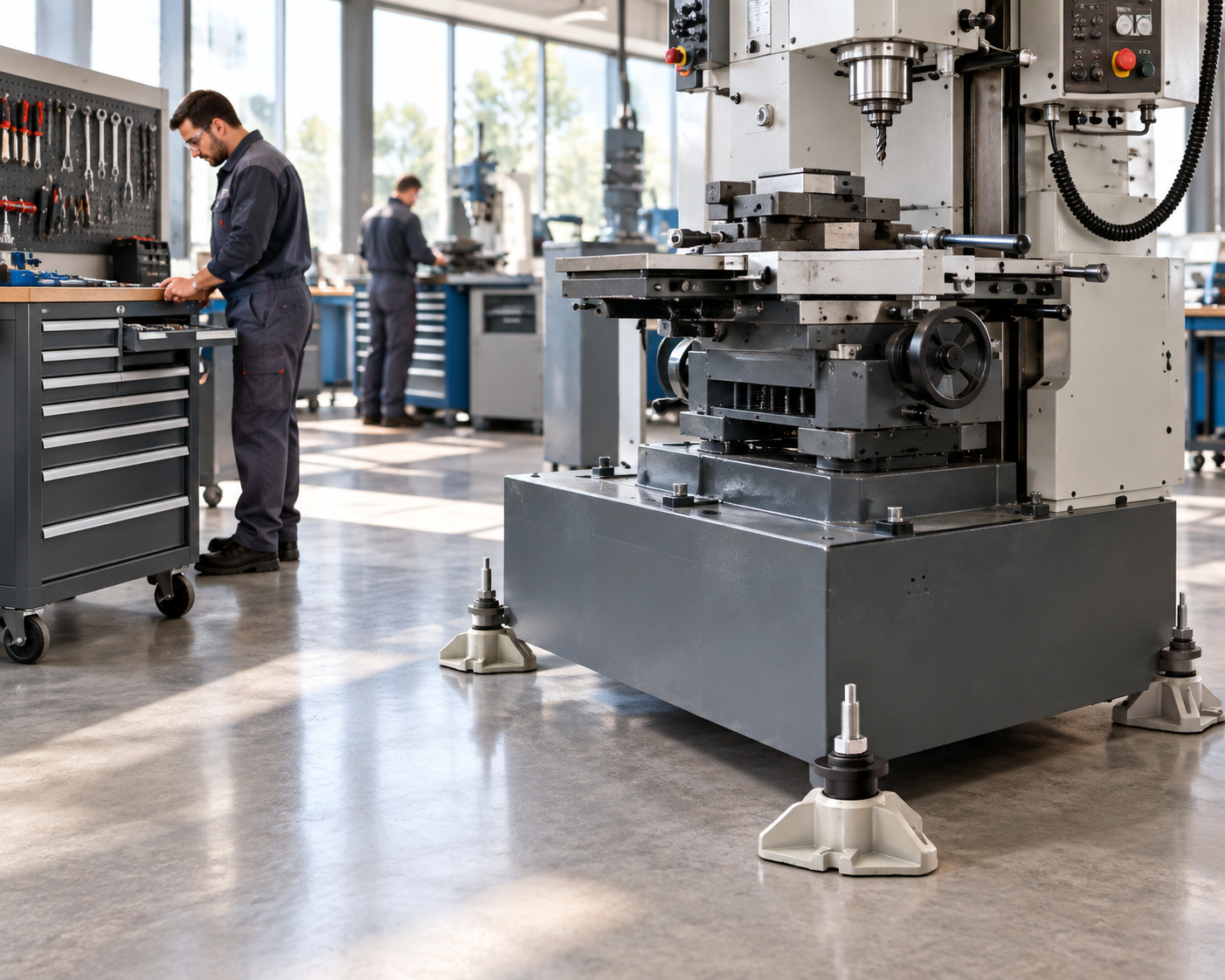

Déménagement et réimplantation de machines-outils lourdes
Lors du transfert ou du remplacement d’une machine d’usinage de grande dimension, l’utilisation des pieds de nivellement permet un parfait alignement géométrique.
Ancrage et nivellement d'équipements à haute dynamique
Pour les équipements soumis à des couples de torsion ou à des vibrations continues, les pieds compacts SPINELLI MS ou DS apporte un support rigide au sol avec un couple de serrage allant jusqu’à 60 Nm.
Calage d'outillages d'assemblage de pièces structurelles
Calage micrométrique au sol d’une parfaite répétabilité (pas de réglage de 1,5 mm par tour) neutralisant les contraintes mécaniques parasites
Les caractéristiques des pieds de nivellement de précision SPINELLI

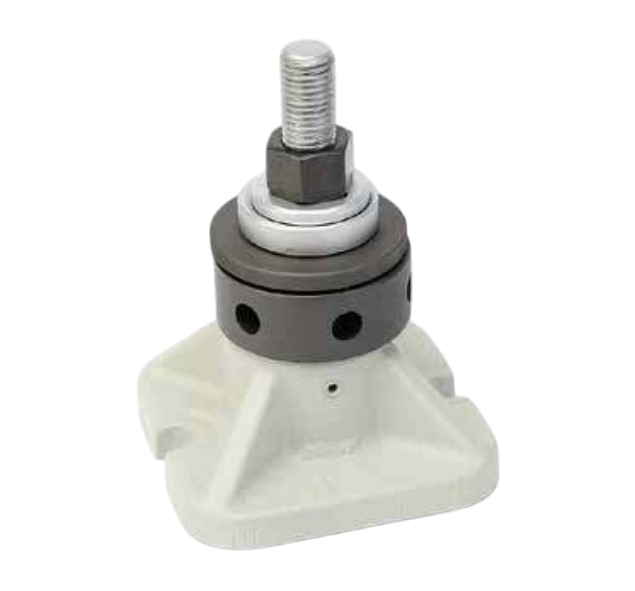

. Série DS : mise à niveau horizontale pour les installations nécessitant un dégagement vertical plus important

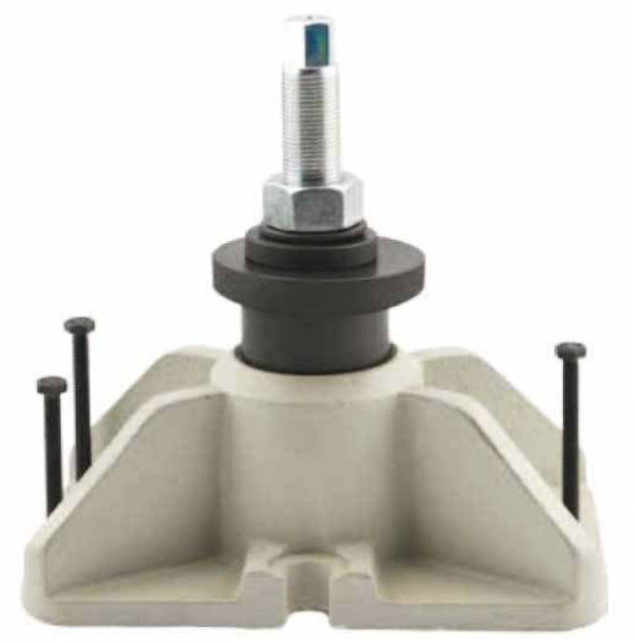

. Série ES : nivellement de machines-outils à fortes contraintes de charge, 5 tailles (ES I à ES V), options d’assemblage modulaires (variantes d’écrous DN01, tiges VT02, semelles B)

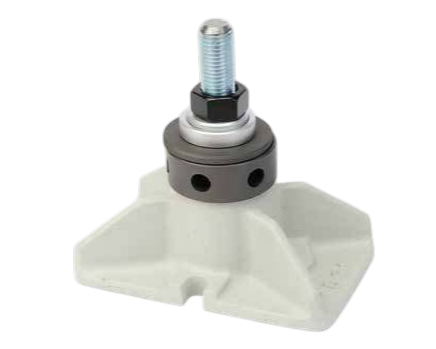

. Série MS : mise à niveau des tours, perceuses radiales et machines d’usinage de transfert, combine encombrement réduit et serrage.

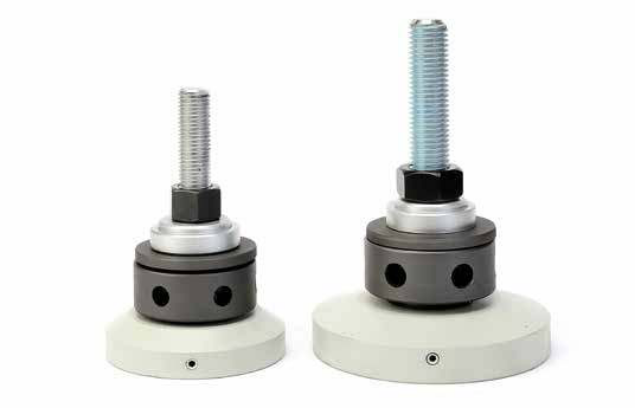

. Systèmes ALS 1 et ALS 2 : ancrer et niveler les petites et moyennes machines-outils, peuvent être associés à un boulon d’ancrage au sol de type ZKA.
SPINELLI Séries DS, ES, MS, ALS
Cliquez sur une couleur pour copier son code hexadécimal. Les noms sont affichés au survol ou au focus clavier.
Avertissement : cette palette est une approximation sRGB destinée à l’affichage écran. Elle ne remplace pas un nuancier RAL officiel pour une validation contractuelle de teinte.
FAQ - Pieds de nivellement de précision SPINELLI
Vous trouvez ici les réponses aux questions les plus fréquemment posées par les responsables de maintenance, services travaux neufs et bureaux d’études lors du choix et de la mise en œuvre des composants de nivellement SPINELLI.
Chaque série répond à un type d’implantation précis :
. Série ES : Cales lourdes à forte capacité (10un600 kN) pour machines-outils à fortes charges et lignes de production.
. Série DS : Pieds de nivellement offrant une élévation supérieure (H = 95un130 mm).
. Série MS : Modèle compact (100 x 100 mm) conçu pour les tours, perceuses radiales et machines de transfert.
. Série ALS : Kits articulés avec pivot central (M16/M20) et option boulons d’ancrage ZKA pour un réglage rapide des machines légères à moyennes.
Toute la gamme SPINELLI (DS, MS, ALS et ES) bénéficie d’une finesse d’ajustement ( High ajustable lap ) de 1,5 mm par tour de réglage. Cela permet un réglage très progressif et une mise en géométrie d’une grande précision.
Si votre équipement subit des contraintes dynamiques horizontales, des chocs ou des inversions de sens rapides (comme des presses ou des perceuses radiales), l’utilisation d’un modèle compatible Anchor Bolt (comme les séries ALS avec tirant ZKA ou la série ES ) est recommandée pour verrouiller la position du pied dans le dallage béton.. Pour des charges purement statiques ou des machines autoportantes, le réglage simple convient.
Oui, toutes les cotes de réservation (L, B, H, diamètres D, pas d’ancrage M) sont fournis dans la documentation technique SPINELLI. Pour faciliter le travail d’intégration de votre Bureau d’Études, les fichiers 3D/STEP et les fiches de dimensionnement sont transmis sur simple demande auprès d’EU precision tooling.
Absolument. Les composants SPINELLI bénéficient de la certification ISO 9001:2015 délivrée par TÜV Rheinland (N° 39 00 1591509) ainsi que du certificat 100% Quality Original Italian Quality (IT01). Ils garantissent une traçabilité totale, une fabrication européenne rigoureuse et une durabilité éprouvée en environnement industriel exigeant.
Assurez dès maintenant l'alignement de vos machines-outils avec les pieds de nivellement de précision.
Vous préparez le déplacement, l’installation ou la reprise de géométrie d’une machine-outil dans votre atelier? Vos équipes du bureau d’études ou de la maintenance ont besoin de valider l’implantation sur plan? EU precision tooling vous accompagne dans l’étude de faisabilité de nivellement des machines, dans le choix d’installation des pieds de nivellement de précision.
