Vérins de nivellement de précision SPINELLI : alignement et stabilité des machines industrielles
Les vérins de nivellement de précision SPINELLI sont dédiés à la maîtrise de la géométrie, de l’alignement et de la stabilité des machines industrielles dès leur implantation dans les ateliers industriels.
Vérins de précision SPINELLI
Matériaux disponibles
Acier C45 / Acier forgé C45 zingué (Série NR) / Acier inoxydable (Série NX)
Charges admissibles
Charge machine de 10 kN à 300 kN, charge max. élément jusqu'à 1 500 kN
Hauteur réglable
De 4 mm à 14 mm (gammes CZP), ajustement selon diamètre (gamme CSP)
Fonctionnalités avancées
Correction d'angle sphérique (CSP), Contre-écrou de blocage pour charges dynamiques (CZP/G)
Temps de mise en œuvre
Réduction de plus de 50 % du temps de nivellement et d'alignement
Fabricant
SPINELLI, marque d'origine italienne
À quoi servent les vérins de nivellement de précision ?
Séries CSP / CZP
Les vérins de nivellement de précision SPINELLI sont des organes de liaison mécanique conçus pour stabiliser, aligner et mettre de niveau le bâti d’une machine-outil ou d’un équipement lourd dès son implantation.
Ils permettent d’ajuster la hauteur au micromètre près, de garantir la géométrie et la précision des usinages, d’isoler et répartir les charges statiques et dynamiques.
- Usinage
- Energie
- Chimie
- Assemblage
- Automobile
- Sidérurgie
- Aéronautique
- Mécanique
- Turbines
Les applications typiques des vérins de précision SPINELLI
Les vérins et cales de calage de précision SPINELLI répondent aux exigences d’implantation des secteurs les plus variés :

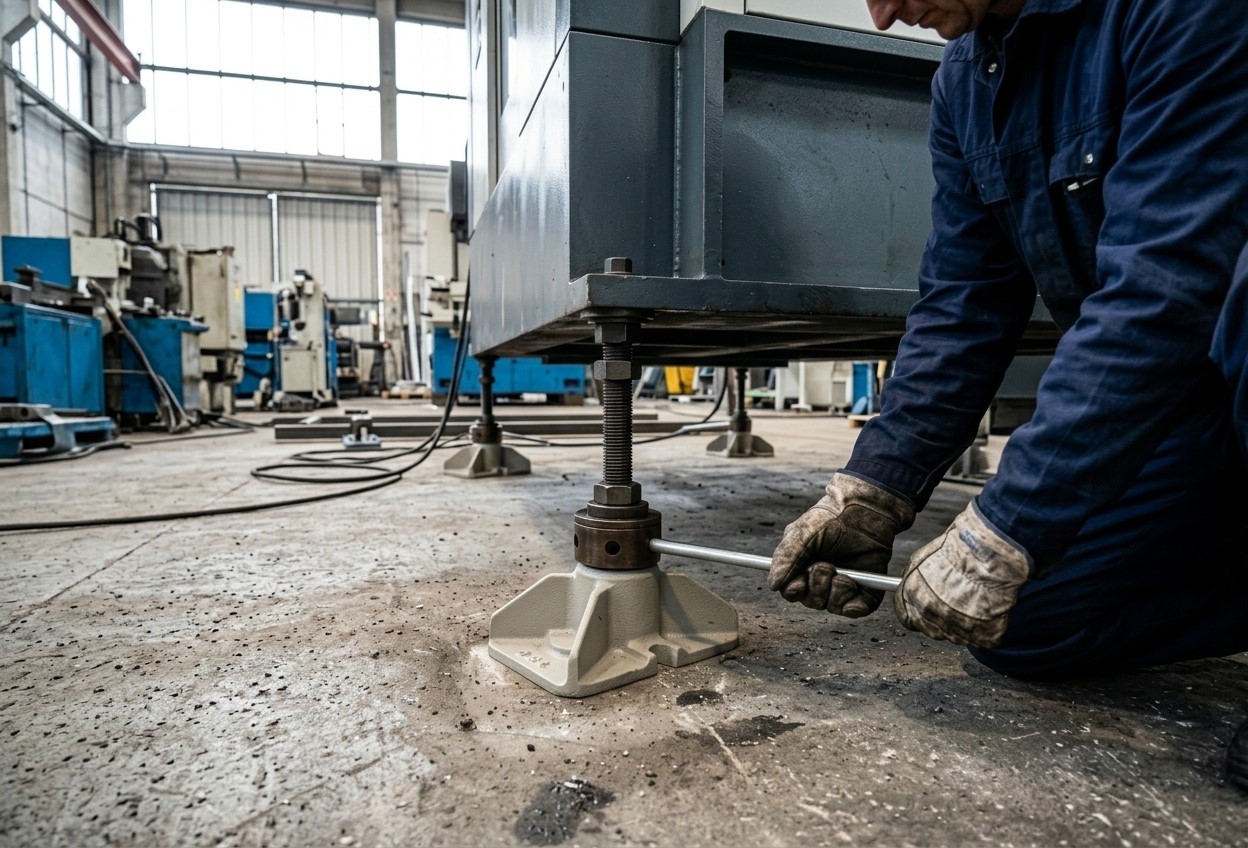

Déménagement et réimplantation de machines-outils lourdes
Remplacement des anciennes cales d’épaisseur déformables lors du transfert de centres d’usinage, de fraiseuses ou de portiques de grande dimension
Alignement d'arbres de transmission et turbomachines
Nivellement micrométrique pour compresseurs industriels, pompes centrifuges et turbines afin d’éviter tout désalignement d’axe critique générateur de l’usure mécanique.
Environnements à fortes contraintes dynamiques
Sécurisation de l’alignement grâce au contre-écrou CZP/G sur des équipements soumis à des cycles alternés ou des chocs répétitifs.

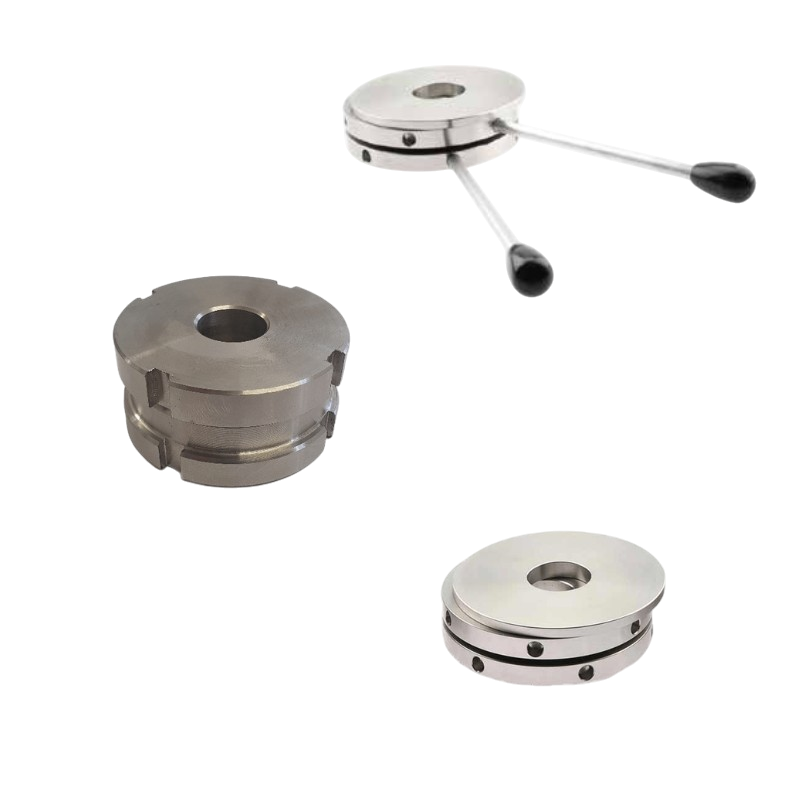

Caractéristiques des vérins de nivellement de précision SPINELLI

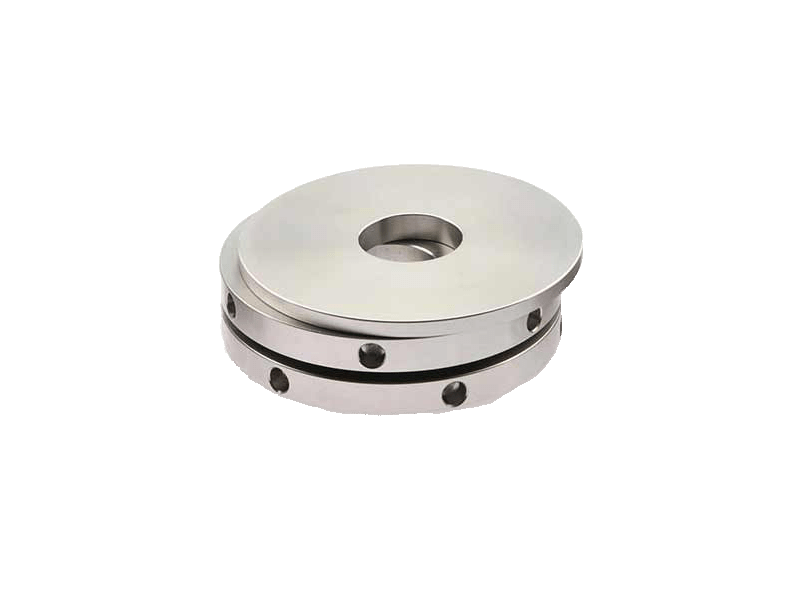

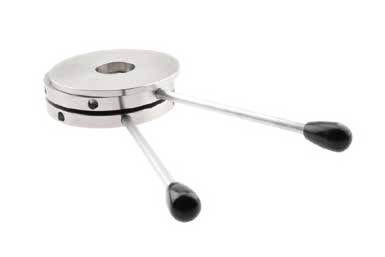

Bases de nivellement universelles orientables CSP
Fabriqués en acier/fonte C45, les vérins CSP intègrent une coupelle supérieure orientable permettant une correction d’angle d’inclinaison pour compenser les défauts de parallélisme entre le sol/massif et le bâti.

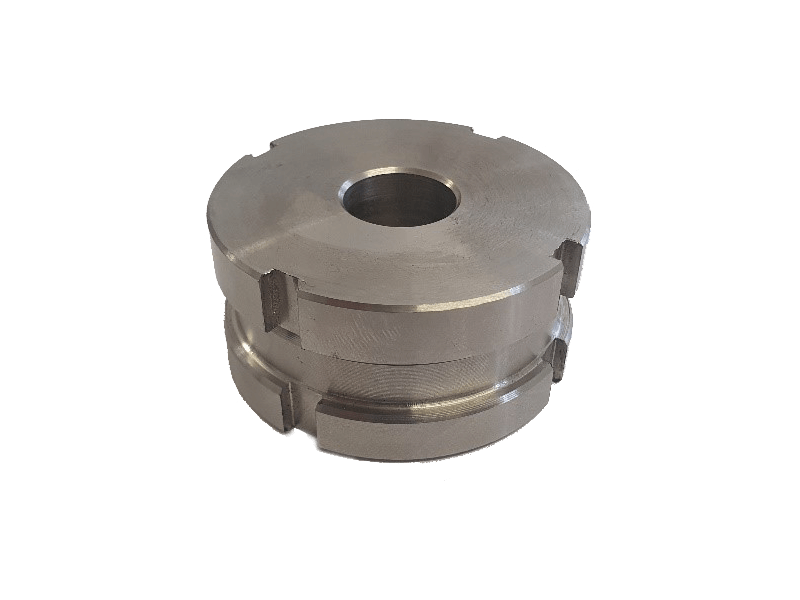

Régulateurs de hauteur pour espaces réduits CZP
Développés pour les implantations à faible encombrement vertical, les vérins CZP autorisent une course de réglage précis comprise entre 4 mm et 14 mm.

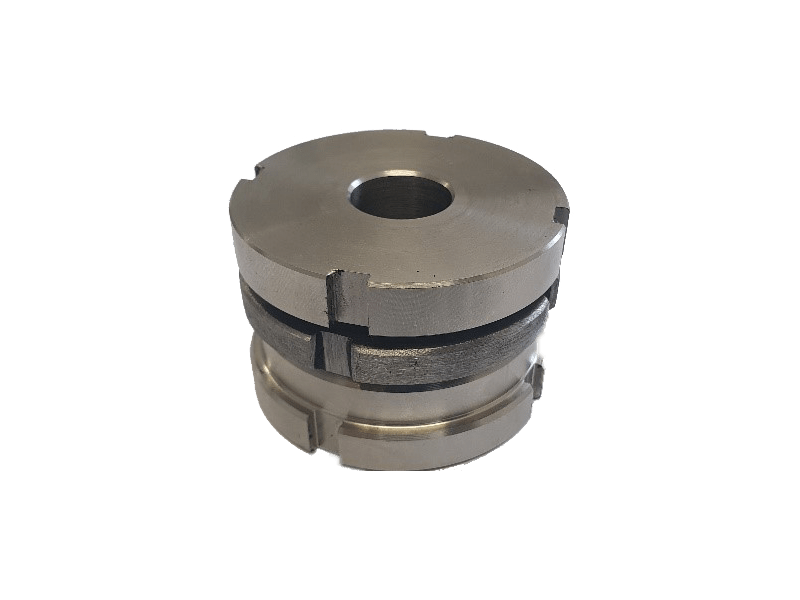

Vérins de précision avec contre-écrou de blocage CZP/G
La série CZP/G intègre un contre-écrou de sécurité (lock-nut) pour les applications soumises à des charges dynamiques, des vibrations récurrentes ou lorsque l’ancrage direct par vis n’est pas utilisé.
Couleurs de la série
Les vérins de nivellement de précision SPINELLI sont proposés dans plusieurs finitions et aspects métalliques selon le matériau de fabrication et le traitement de surface.
. Série CSP : Acier usiné / Acier poli brillant (finition métallique claire)
. Série CZP : Acier zingué (finition métallique galvanisée / zingué)
. Modèles CZP NX et CZP/G NX : Acier Inoxydable (Finition Inox)
SPINELLI Séries DS, ES, MS, ALS
Cliquez sur une couleur pour copier son code hexadécimal. Les noms sont affichés au survol ou au focus clavier.
Avertissement : cette palette est une approximation sRGB destinée à l’affichage écran. Elle ne remplace pas un nuancier RAL officiel pour une validation contractuelle de teinte.
FAQ : vérins de calage de précision SPINELLI
Retrouvez les retours d’expérience du terrain pour guider votre choix d’équipement. Cette foire aux questions répond aux problématiques concrètes d’implantation, de charge admissible et d’intégration CAO rencontrées par les bureaux d’études, responsables maintenance et acheteurs techniques.
La Machine Load représente la charge de travail dynamique maximale recommandée pour la machine en fonctionnement continu. La Max Load Element indique la charge statique limite admissible par le vérin sans risque de déformation plastique ou de rupture.
La version en acier inoxydable CZP NX est préconisée pour les environnements humides, corrosifs (exposition aux liquides de coupe agressifs) ou soumis à des exigences d’hygiène strictes (agroalimentaire, chimie, pharmaceutique). La version zinguée CZP NR convient parfaitement aux environnements industriels standards.
Sur des machines soumises à de fortes vibrations, des chocs répétitifs ou des charges dynamiques lourdes (sans ancrage direct par boulon), le contre-écrou de la série CZP/G verrouille la position réglée et empêche tout déréglage intempestif lié aux vibrations.
Oui, la gamme SPINELLI CSP est dotée d’une calotte/coupelle sphérique orientable intégrée qui permet d’absorber et de corriger les défauts d’angularité entre le sol/massif et le bâti de la machine.
Les fichiers 3D CAO (formats STEP, DWG) sont fournis gratuitement sur simple demande auprès du bureau d’études EU précision outillage.
Quel modèle de vérins de précision SPINELLI choisir pour aligner vos machines-outils ?
Vous préparez l’implantation d’une nouvelle machine-outil ou le réalignement de vos équipements de production et vous ne savez pas quel accessoire de nivellement choisir. EU precision tooling met à la disposition des ingénieurs méthode et des bureaux d’études l’ensemble des données techniques et des modèles 3D CAO nécessaires à l’intégration de la gamme SPINELLI.
