3 minutes pour comprendre la décharge électrostatique (ESD)

Avez-vous déjà ressenti une petite décharge électrique en touchant une poignée de porte ou un vêtement en synthétique ? Imaginez maintenant ce même phénomène à une échelle microscopique, détruisant des composants électroniques sensibles ou déclenchant des incendies dans des environnements industriels. La

La décharge électrostatique en un mot

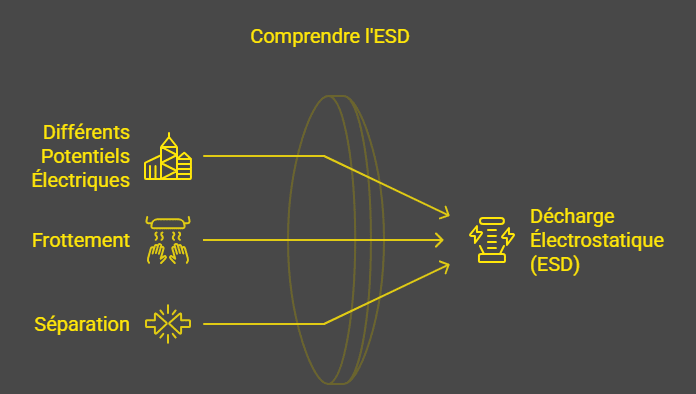

La décharge électrostatique, communément appelée ESD, correspond à un transfert rapide de charge électrique entre deux objets ayant des potentiels électriques différents. Ce phénomène survient en un laps de temps extrêmement court. Il peut avoir des conséquences significatives, en particulier dans l’industrie électronique. Lorsqu’un composant sensible est exposé à un tel choc, il peut être endommagé de manière irréversible. L’ESD résulte principalement d’une accumulation d’électricité statique, souvent générée par des interactions entre différents matériaux.

Qu’est-ce qui peut causer l’ESD ?

L’ESD trouve son origine dans l’électricité statique, qui se forme par effet triboélectrique, un processus où des matériaux gagnent ou perdent des électrons lorsqu’ils entrent en contact puis se séparent. Ce phénomène peut être observé au quotidien, notamment lorsque l’on marche sur un tapis, que l’on se coiffe avec un peigne en plastique ou encore que l’on retire un vêtement synthétique. Ces actions créent un différentiel de charge qui peut conduire à une décharge électrostatique dès qu’un contact est établi avec un autre objet ou une surface conductrice.

Les principes fondamentaux de l’ESD reposent sur des notions d’électromagnétisme et de propriétés diélectriques. Lorsque la charge accumulée est suffisante, elle tente de se dissiper brusquement, générant ainsi un courant transitoire. Dans certains cas, cette décharge peut être visible sous forme d’étincelle, notamment lorsque l’énergie libérée est importante.

Et les premières découvertes en électrostatique remontent à quand ?

Depuis l’Antiquité, l’électrostatique intrigue les savants et fait l’objet d’études approfondies. Le philosophe grec Thalès de Milet, au Ve siècle avant J.-C., fut l’un des premiers à observer qu’un morceau d’ambre frotté contre un tissu était capable d’attirer de petits objets. Ce phénomène, bien que simple en apparence, jetait les bases des recherches sur l’électricité statique.

Plusieurs siècles plus tard, Charles-Augustin Coulomb formula les lois fondamentales de l’électrostatique, qui expliquent les interactions entre charges électriques. D’autres chercheurs, comme Jean Antoine Nollet au XVIIIe siècle, développèrent les premiers électromètres, des instruments capables de mesurer les charges électrostatiques. Ces avancées permirent d’améliorer notre compréhension du phénomène et de mettre au point des dispositifs de protection contre l’ESD.

Quelles sont les différentes formes de décharges électrostatiques ?

La manifestation la plus courante de l’ESD est l’étincelle. Cette dernière se produit lorsque le champ électrique devient suffisamment intense pour ioniser l’air et former un canal conducteur. Ce type de décharge peut avoir des effets variés, allant d’une simple gêne pour un être humain à des dommages sérieux pour des composants électroniques. Dans certaines situations, une ESD peut même provoquer des incendies ou des explosions si elle se produit dans une atmosphère contenant des gaz inflammables ou des poussières combustibles.

Des instruments spécialisés tels que les électromètres et les testeurs de champ électrostatique servent à mesurer ces phénomènes. Ces appareils permettent d’évaluer l’intensité des charges électrostatiques et d’identifier les zones à risque, notamment dans les environnements industriels sensibles.

ESD : très présente dans l’aviation et l’aérospatiale

Dans le domaine de l’aviation, la gestion des charges électrostatiques est un enjeu majeur. Les avions et hélicoptères accumulent naturellement de l’électricité statique en raison du frottement de l’air contre leur surface. La vitesse et l’altitude amplifient également ce phénomène. Cela peut entraîner des charges pouvant atteindre plusieurs centaines de milliers de volts.

Des solutions spécifiques sont mises en place afin d’éviter les risques liés à l’ESD. Les avions modernes sont équipés de cages de Faraday, des structures métalliques qui permettent de répartir la charge électrique sur l’ensemble de l’appareil. Les hélicoptères, quant à eux, utilisent des dispositifs de décharge passive, qui libèrent progressivement l’électricité statique dans l’air ambiant.

L’accident du dirigeable Hindenburg : un cas emblématique d’ESD

L’explosion du Hindenburg en 1937 illustre les dangers de la décharge électrostatique. Ce célèbre dirigeable, recouvert d’un revêtement hautement inflammable, s’est enflammé en plein vol alors qu’il approchait de son point d’amarrage. Les enquêteurs ont conclu qu’une décharge électrostatique entre l’enveloppe du dirigeable et le câble d’amarrage, combinée à une fuite d’hydrogène, avait déclenché l’incendie. Cet accident tragique a mis en évidence l’importance de la gestion des charges électrostatiques, en particulier dans les secteurs sensibles.

Les mesures de protection contre l’ESD

Pour limiter les risques liés aux décharges électrostatiques, de nombreuses industries mettent en place des protocoles de protection stricts. L’un des principaux moyens de prévention consiste à établir des zones protégées contre les décharges électrostatiques, appelées EPA (Electrostatic Protected Area). Dans ces zones, chaque élément en contact avec des composants sensibles peut dissiper lentement les charges électriques accumulées grâce à sa conception spécifique.

Les industries électroniques, pour leur part, peuvent utiliser les mobiliers ESD lors de l’assemblage des composants sensibles. Ces produits antistatiques disposent généralement de surfaces de travail recouvertes de matériaux conducteurs ou dissipateurs de charge. Les opérateurs peuvent également porter des équipements spéciaux. Parmi ces derniers, il y a les gants, les vêtements antistatiques, les bracelets reliés à la terre… Ces kits ESD évacuent en toute sécurité l’électricité statique présente sur leur corps. Les chaussures antistatiques, quant à elles, passent des tests réguliers pour vérifier leur efficacité.

Les normes et les réglementations sur la protection ESD

Plusieurs normes internationales encadrent les mesures de protection contre l’ESD. Les normes IEC 61340 et IEC 61000 définissent les exigences relatives à la conception des environnements de travail et des équipements de protection. Dans le secteur automobile, la norme ISO 10605 spécifie les méthodes de test des composants électroniques exposés à des décharges électrostatiques, plus précisément lors de l’assemblage et de la maintenance des véhicules.

L’application industrielle et les bonnes pratiques contre l’ESD

Dans les environnements industriels, la mise en place d’un programme de gestion de l’ESD repose sur plusieurs étapes clés. La formation du personnel est essentielle pour sensibiliser aux risques et garantir l’application des bonnes pratiques. Chaque employé doit être formé aux procédures de mise à la terre et à l’utilisation des équipements de protection.

L’entretien régulier des installations joue également un rôle fondamental. Contrôlez périodiquement les surfaces de travail pour afin de s’assurer de leur capacité à dissiper les charges. Testez régulièrement les équipements de protection individuelle, tels que les bracelets et les chaussures antistatiques, pour garantir leur efficacité.

Enfin, l’étiquetage et l’emballage des composants électroniques sont des éléments clés de la protection contre l’ESD. Stockez les produits dans des emballages spéciaux pouvant empêcher l’accumulation de charges électrostatiques. Ces emballages utilisent souvent des matériaux dissipateurs de charge ou des cages de Faraday pour assurer une protection optimale.
