Vérins de nivellement de précision
Les vérins de nivellement de précision SPINELLI sont destinés à l’alignement de machines tournantes, de lignes de production industriell, avec ou sans rotule de compensation angulaire, avec ou sans contre-écrou…
Vérins de mise à niveau de précision : améliorez l'alignement et la productivité des équipements industriels
Les vérins CSP, CSP/ST, CZP et CZP/G disponibles en acier C45 ou Inox sont destinés aux professionnels du secteur industriel ayant besoin d’aligner leurs équipements de production.
A quoi servent ces vérins de nivellement de précision ?
Ces accessoires d’équipement industriels permettent notamment l’alignement des machines tournantes (moteurs, transmissions,) et de ligne de production industrielle (ligne d’assemblage, convoyeur, sous-ensembles …) avant de réaliser les opérations de la chaîne de production. Ils peuvent prendre en charge aussi bien les lignes de production avec rotule de compensation angulaire ou sans rotule, les lignes avec ou sans contre-écrou, y compris les applications « marines ».
Dans quel contexte, leur usage est est-il indispensable ?
L’intégration du vérin de nivellement de précision peut entrer dans le cadre d’une amélioration continue de la qualité du travail en entreprise, du processus de production d’un matériel industriel ou bien de la productivité des machines industrielles. Les différents modèles de vérins que le fabricant italien conçoit et fabrique ont chacun leurs spécificités et fonctionnalités. Parmi les modèles de vérins dédiés à une machine industrielle, aux équipements de production et aux machines-outils disponibles auprès d’EU precision tooling, plusieurs variantes sont disponibles.
Vérin de nivellement CSP (SLIM) avec rotule de compensation angulaire
Les vérins de nivellement de précision avec rotule de compensation angulaire CSP au design compact de SPINELLI ont la capacité accueillir des charges lourdes pouvant aller jusqu’à 1.500 kg.
Vérin de nivellement de précision : fabriqué avec du matériau résistant
Leurs matériaux en acier C45 ou en acier inoxydable résistent à une utilisation en environnement hostile du secteur industriel. Ces composants s’utilisent avec des machines tournantes (applications marines par exemple) ou avec une machine de fabrication dans les industries. Cette gamme de composants d’optimiser le fonctionnement de machine de production et des machines spécifiques.
Kit réglable selon les situations
La possibilité de réglage en hauteur des vérins CSP leur confère, selon le cas d’usage, deux fonction:
- Optimiser l’alignement vertical de machines tournantes avant de réaliser des opérations ;
- Mettre à niveau les équipements de production tels des lignes d’assemblage ou de convoyage.
Pour procéder au réglage d’un vérin, un outillage spécifique (des barres de réglage) peut également être fourni par SPINELLI.
Tableau de référence pour le vérin de nivellement CSP
| Référence STANDARD C45 ou inox | Boulon | *Charge statique [kN] | *Charge dynamique [kN] | A min [mm] | A max [mm] | d 2 [mm] | d 1 [mm] |
| CSP16 | M16 | 15 | 90 | 35 | 45 | 21 | 80 |
| CSP20 | M20 | 25 | 140 | 40 | 50 | 25 | 100 |
| CSP24 | M24 | 35 | 200 | 45 | 57 | 31 | 120 |
| CSP30 | M30 | 60 | 320 | 50 | 62 | 37 | 140 |
| CSP36 | M36 | 90 | 470 | 55 | 67 | 44 | 150 |
| CSP42 | M42 | 120 | 670 | 60 | 72 | 50 | 200 |
| CSP48 | M48 | 160 | 850 | 70 | 85 | 60 | 220 |
| CSP55 | M55 | 220 | 1100 | 75 | 90 | 66 | 220 |
| CSP65 | M65 | 300 | 1500 | 80 | 95 | 74 | 250 |
(*) Charges maximales !
Extension de référence : -NR pour acier C45 | -NX pour acier inoxydable
Vérin de nivellement EXTRA-SLIM CSP/ST avec rotule de compensation angulaire
Les vérins de mise à niveau de précision SPINELLI avec bille de compensation angulaire CSP/ST se distinguent par leur conception extra-mince (EXTRA-SLIM) par rapport à la version CSP. Ces vérins peuvent supporter des charges lourdes jusqu’à 1 500 kN, ce qui les rend idéaux pour les applications industrielles exigeantes.
Principales caractéristiques et applications
Les vérins de mise à niveau CSP/ST sont disponibles en acier C45 ou en acier inoxydable, garantissant une durabilité même dans des environnements difficiles tels que les applications marines. Leur utilisation est fortement recommandée pour la mise en service des machines de production, car ils facilitent les tâches de maintenance essentielles telles que la mise à niveau des équipements de production, des chaînes de montage ou des convoyeurs.
Polyvalence dans tous les secteurs industriels
Ces vérins excellent également dans l’alignement des machines rotatives et autres équipements industriels similaires, offrant une polyvalence pour une variété d’industries. De plus, ils sont très pratiques pour la maintenance industrielle, l’entretien des équipements et l’entretien des machines, garantissant ainsi l’efficacité opérationnelle.
Vérin de nivellement de précision CZP (sans contre-écrou) et CZP/G (avec contre-écrou)
Ces vérins de nivellement SPINELLI se caractérisent par leur forme compacte et leur ultra-résistance. Ainsi, ils ont la capacité de supporter jusqu’à 40 kN de charge.
La large gamme de vérins de nivellement de précision CZP/G se distingue de la gamme de vérins de nivellement CZP par la présence d’un contre-écrou.
De ce fait, il est conseillé de les choisir en cas de besoin en assistance technique pour les applications soumises à des efforts dynamiques.

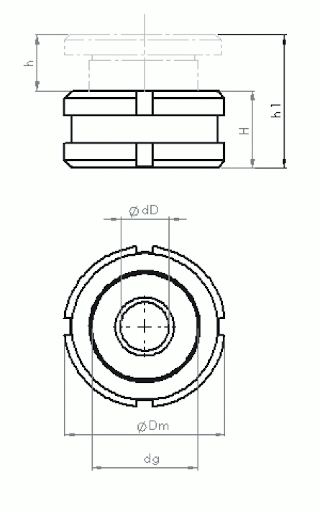

Tableau de référence pour le vérin de nivellement de précision CZP (sans contre-écrou)
| Référence Sans contre-écrou | Ø passage pour | H [mm] | h 1 [mm] | Course h [mm] | Ø Dm [mm] | dg [mm] | Dd [mm] | * Charge Statique [kN] |
| CZP25-4,5 CZP25-5,5 CZP25-6,5 | M4 M5 M6 | 15 | 19 | 4 | 25 | M15 x 1 | 4,5 5,5 6,5 | 10 |
| CZP32-6,5 CZP32-9 CZP32-11 | M6 M8 M10 | 18 | 23 | 5 | 32 | M20 x 1 | 6,5 9 11 | 15 |
| CZP45-11 CZP45-13,5 CZP45-17,5 | M10 M12 M16 | 22 | 29 | 7 | 45 | M30 x 1,5 | 11 13,5 17,5 | 20 |
| CZP58-17,5 CZP58-22 CZP58-26 | M16 M20 M24 | 28 | 37 | 9 | 58 | M40 x 1,5 | 17,5 22 26 | 25 |
| CZP70-22 CZP70-26 CZP70-33 | M20 M24 M30 | 33 | 43 | 10 | 70 | M50 x 1,5 | 22 26 33 | 30 |
| CZP80-26 CZP80-33 CZP80-39 | M24 M20 M36 | 38 | 50 | 12 | 80 | M60 x 1,5 | 26 33 39 | 35 |
| CZP105-39 CZP105-45 CZP105-52 | M36 M42 M48 | 48 | 62 | 14 | 105 | M80 x 2 | 39 45 52 | 40 |
(*) Charges maximales !
Extension de référence : -NR pour acier C45 | -NX pour acier inoxydable

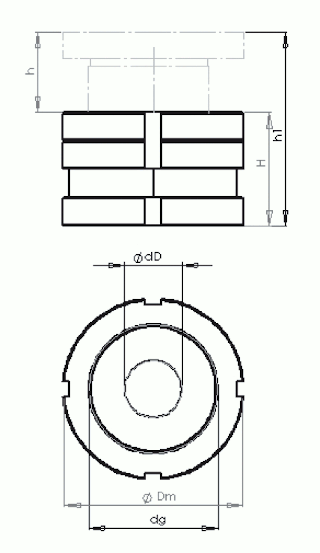

Tableau de référence pour le vérin de nivellement de précision CZP/G (avec contre-écrou)
| Référence avec contre-écrou | Ø passage pour | H [mm] | h 1 [mm] | Course h [mm] | Ø Dm [mm] | dg [mm] | Dd [mm] | * Charge Statique [kN] |
| CZP/G25-4,5 CZP/G25-5,5 CZP/G25-6,5 | M4 M5 M6 | 20 | 24 | 4 | 25 | M15 x 1 | 4,5 5,5 6,5 | 10 |
| CZP/G32-6,5 CZP/G32-9 CZP/G32-11 | M6 M8 M10 | 25 | 8 | 5 | 32 | M20 x 1 | 6,5 9 11 | 15 |
| CZP/G45-11 CZP/G45-13,5 CZP/G45-17,5 | M10 M12 M16 | 30 | 35 | 7 | 45 | M30 x 1,5 | 11 13,5 17,5 | 20 |
| CZP/G58-17,5 CZP/G58-22 CZP/G58-26 | M16 M20 M24 | 40 | 49 | 9 | 58 | M40 x 1,5 | 17,5 22 26 | 25 |
| CZP/G70-22 CZP/G70-26 CZP/G70-33 | M20 M24 M30 | 45 | 55 | 10 | 70 | M50 x 1,5 | 22 26 33 | 30 |
| CZP/G80-26 CZP/GG80-33 CZP/G80-39 | M24 M20 M36 | 50 | 62 | 12 | 80 | M60 x 1,5 | 26 33 39 | 35 |
| CZP/G105-39 CZP/G105-45 CZP/G105-52 | M36 M42 M48 | 65 | 79 | 14 | 105 | M80 x 2 | 39 45 52 | 40 |
(*) Charges maximales !
Extension de référence : -NR pour acier C45 | -NX pour acier inoxydable
Les avantages des vérins de nivellement de précision
Pour résumer en 4 « mots »: les vérins de nivellement de précision que nous proposons sont économique, d’ajustement rapide avec facilité, précis.
Bénéfices des vérins de nivellement de précision SPINELLI
Les vérins de nivellement SPINELLI constituent d’excellentes alternatives aux cales réglables SKF Vibracon® ou aux supports de nivellement universels. Ces solutions économiques et ajustables conviennent à une variété d’applications. Ils sont particulièrement utiles lorsque les conditions environnementales changent au fil du temps ou lorsque des ajustements sont nécessaires pour vos processus. Par exemple, ils sont pratiques pour la configuration des équipements lors de la mise en service et des tests sur votre site puis sur le site du client.
Réutilisabilité et simplicité des vérins de nivellement SPINELLI
Contrairement aux supports en résine jetables ou fabriqués sur mesure, les vérins de nivellement SPINELLI sont réutilisables. Cela en fait un choix plus durable et économique. De plus, ils se distinguent par leur facilité d’utilisation et leur rapidité de réglage. En résumé, ces vérins de nivellement de précision sont économiques, faciles à régler et offrent une précision exceptionnelle.
Cas d’utilisation des vérins de nivellement
Les vérins de nivellement de précision présentés ici sont particulièrement destinés à diverses applications (en production ou sur banc d’essai) telles que :
- Nivellement de ligne moteur/pompe, moteur/transmission, moteur compresseur, moteur/ventilateur, turbine/générateur, etc… (y compris énergie, marine, pétrochimie, etc.) ;
- Alignement d’arbres de propulsion (marine);
- Mise à niveau de machines tournantes (y compris production d’énergie) ;
- Alignement vertical/réglage d’aplomb de structures mécano-soudées, portiques…
Solutions de nivellement de précision pour les applications lourdes
Pour des utilisations plus « lourdes » tels la machine-outil ou la production d’énergie, la gamme de cales de nivellement de précision WSP de SPINELLI est à considérer. Par ailleurs, pour niveler des équipements auxiliaires (unité de lubrification, unité de refroidissement, unité de filtration, etc…) les pieds de nivellement de précision DS, MS et ALS (commande de réglage par le dessous) seront plus indiqués.
Enfin, dédié à l’installation de radiers en fonte, taques en fonte et autres marbres, les chevilles de nivellement à sceller CP et les pieds de nivellement ES permettant un réglage par le dessus sont recommandés.
Vérin de nivellement personnalisés
Les vérins de nivellement SPINELLI standards peuvent être associés à un bon nombre d’équipements. Cependant, il se pourrai qu’ils ne correspondent pas parfaitement à votre besoin. Rassurez-vous, SPINELLI peut assurer la conception et la réalisation des vérins personnalisés.
Afin de disposer de vérin de nivellement de précision sur mesure, il vous suffit de nous faire parvenir votre cahier de charges. Nous réaliserons alors une étude de faisabilité d’une solution de nivellement correspondant à votre besoin. Puis, le cas échéant, nous réaliserons prototype·s, pré-série et série de vos vérins spécifiques.
